Puesta fuera de servicio del inversor
Especialista
ATENCIÓN
Peligro de lesiones por el peso del producto
Existe peligro de lesiones al levantar el producto de forma inadecuada y en caso de caerse durante el transporte o el montaje.
- Transporte y eleve el producto con cuidado. Tenga en cuenta el peso del producto.
- Utilice equipamientos de protección personal adecuado cuando realice trabajos en el producto.
Procedimiento:
- Desconecte el inversor de la tensión ( > Desconexión del inversor de la tensión).
- Espere 30 minutos a que la carcasa se enfríe.
- Retire los conductores de la hembrilla para conectar el cable de comunicación de la batería.

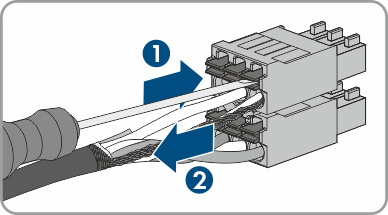

- Extraiga los conductores de los conectadores de enchufe de CC ( > Desmontaje de los conectadores de enchufe de CC).

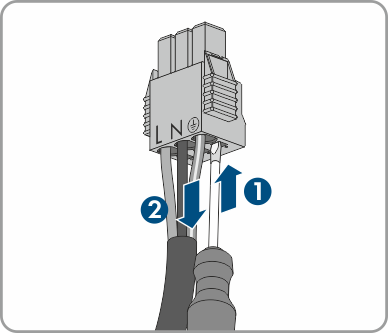

- Extraiga los conductores L, N y PE de la caja de bornes para la conexión de CA. Para ello introduzca un destornillador plano (hoja: 3 mm) hasta el tope en el agujero cuadrado detrás del borne y extraiga los conductores de los bornes.

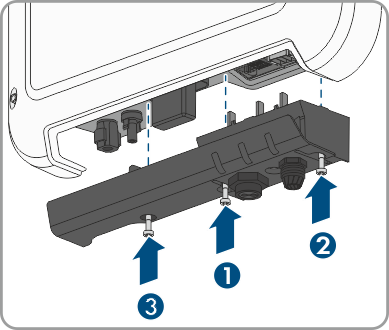

- Apriete la cubierta de conexión con los 3 tornillos (TX20, par de apriete: 3,5 Nm).

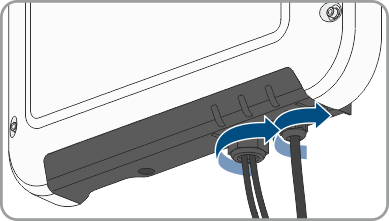

- Enrosque las tuercas de unión a los racores atornillados en la cubierta de conexión.
- Si hay conectada al inversor una toma a tierra adicional o una conexión equipotencial, suelte el tornillo cilíndrico (TX25) y retire el cable de puesta a tierra.

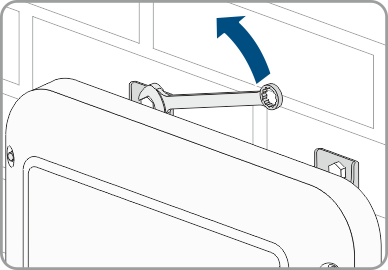

- Con un trinquete o una llave poligonal, afloje un poco los tornillos para fijar el inversor.

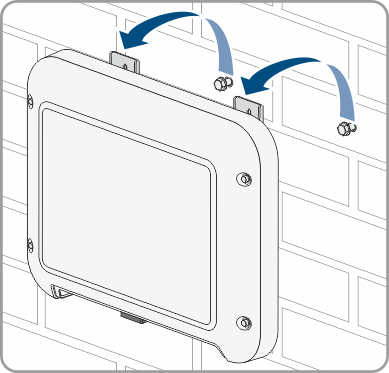

- Extraiga el inversor con las lengüetas metálicas de los tornillos.
- Si el inversor debe almacenarse o enviarse, embálelo. Utilice el embalaje original o uno que sea adecuado para el peso y el tamaño del inversor.
- Si debe desechar el inversor, hágalo conforme a la normativa local vigente para la eliminación de residuos electrónicos.
PELIGRO
Peligro de muerte por altas tensiones
ATENCIÓN
Peligro de quemaduras por contacto con las partes calientes de la carcasa
