Conexión del inversor a la red pública
Especialista
Requisitos:
-
Debe utilizarse únicamente la caja de bornes suministrada para la conexión de CA.
-
Deben cumplirse las condiciones de conexión del operador de red.
-
La tensión de red debe encontrarse dentro del rango permitido. El rango de trabajo exacto del inversor está especificado en los parámetros de funcionamiento.
Procedimiento:
- Desconecte el disyuntor de CA y asegúrelo contra cualquier reconexión.

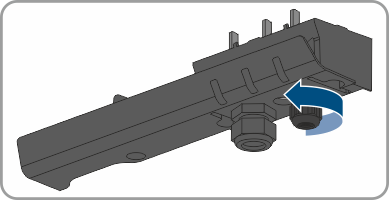

- Desenrosque la tuerca de unión del racor atornillado para cables de la conexión de CA en la cubierta de conexión.

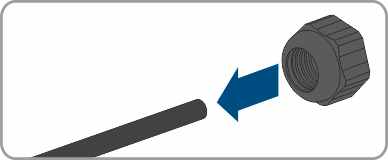

- Pase el cable de CA a través de la tuerca de unión.
- Pase el cable de CA por el racor atornillado de la conexión de CA:

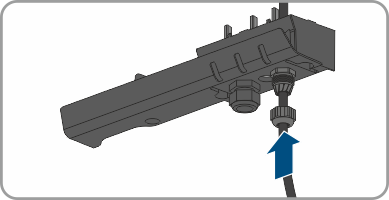

Si el cable de CA tiene un diámetro exterior de entre 5 mm y 7 mm, introdúzcalo directamente por el racor.

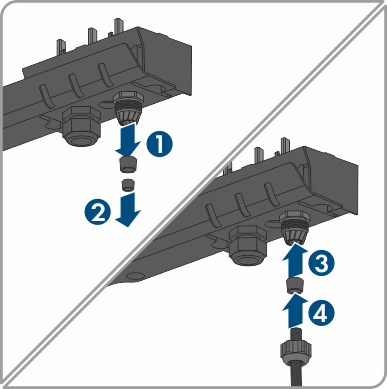

Si el cable de CA tiene un diámetro exterior de entre 8 mm y 13 mm, quite el anillo de junta interior del racor atornillado antes de introducir el cable. Al hacerlo, asegúrese de que el anillo de junta exterior esté correctamente colocado en el racor.
- Pele 70 mm el cable de CA.
- Corte 5 mm de L y N. De este modo, bajo carga de tracción, el conductor de protección es el último en desconectarse de la caja de bornes.
- Pele 15 mm respectivamente de L, N y el conductor de protección.

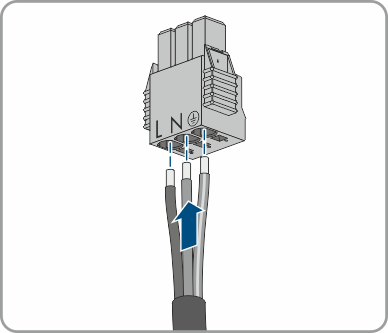

- Conecte L, N y el conductor de protección a la caja de bornes de la conexión de CA conforme a la leyenda. Asegúrese de que los conductores estén totalmente metidos en los bornes, hasta el aislamiento. Consejo: para soltar los conductores de los bornes, se deben abrir los bornes. Para ello introduzca un destornillador plano (hoja: 3 mm) hasta el tope en el agujero cuadrado detrás del borne.
- Asegúrese de que todos los bornes estén conectados con el conductor correcto.
- Asegúrese de que todos los conductores estén fijos.
- Inserte la caja de bornes para la conexión de CA con los conductores conectados en la ranura del inversor hasta que encaje.
- Asegúrese de que la caja de bornes esté bien fija tirando ligeramente de ella.
