Réseaux en site isolé à couplage DC

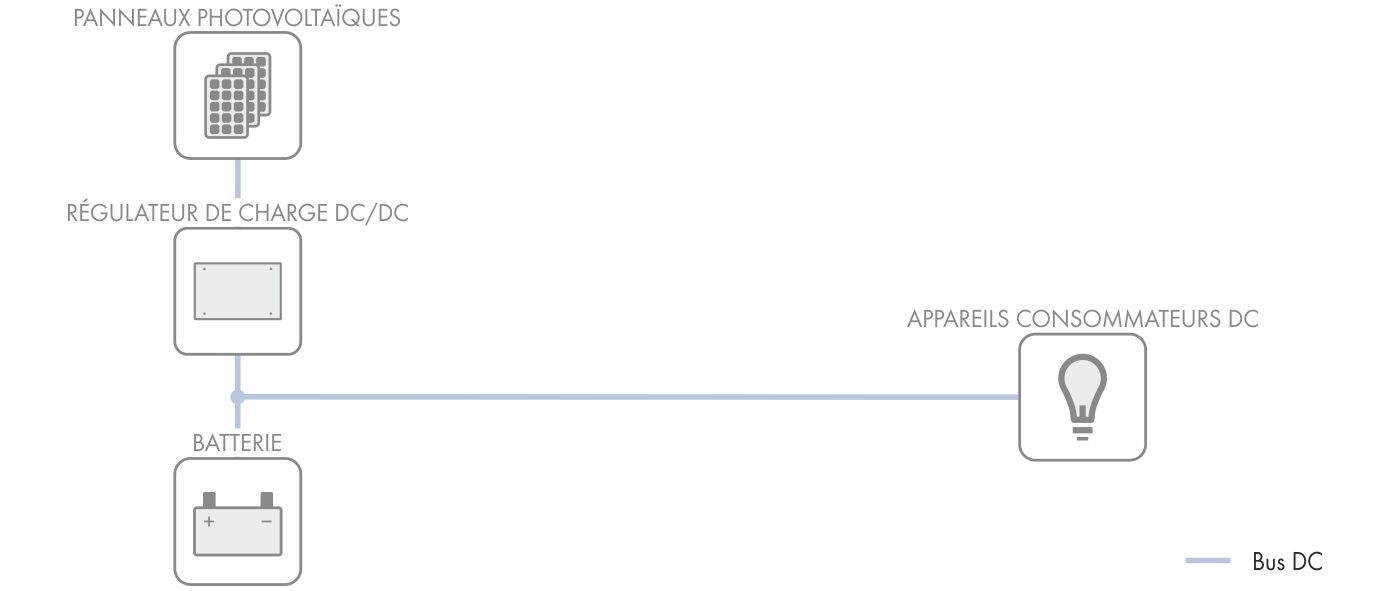

Exemple de système à couplage DC

En cas de couplage DC, tous les générateurs d’énergie sont couplés uniquement via le courant continu. Le générateur photovoltaïque est incorporé par l’intermédiaire de régulateurs de charge DC/DC. De jour, les batteries stockent l’énergie fournie par le générateur photovoltaïque, puis la restituent le soir afin de faire fonctionner l’éclairage.

Le couplage DC convient pour les constellations de système simples et est intéressant lorsque l’alimentation électrique est utilisé en premier lieu pour l’éclairage. Le Solar-Home-System (SHS) est un exemple d’application dans la plage de puissance de quelques centaines de watts.

Les consommateurs à courant alternatif ne peuvent être utilisés qu’avec un petit onduleur supplémentaire sur les réseaux en site isolé à couplage DC.
