Dimensionnement du banc de batteries
La capacité de batterie requise, la tension de la batterie et le type de batterie sont des éléments essentiels pour choisir la batterie adéquate.
Capacité de la batterie
Le point de départ dans le choix d’une batterie est la capacité de batterie requise. La capacité de batterie requise dépend en premier lieu des facteurs suivants :
Durée de compensation
La durée de compensation correspond à la durée en nombre de jours durant laquelle le réseau en site isolé peut alimenter les charges exclusivement à partir de la batterie. Concernant les réseaux en site isolé avec générateurs, il faut compter sur une durée de compensation de 1 jour.
Consommation d’énergie par an (EAnno)
La consommation énergétique annuelle attendue d’un réseau en site isolé dépend des charges existantes et de leurs besoins énergétiques ( > Estimation des charges électriques).
Rendement moyen de la batterie lors de la décharge (ƞbatt)
Le rendement moyen de la batterie lors de la décharge avoisine les 0,9 pour les réseaux en site isolé.
La capacité de la batterie est généralement indiquée en kWh ou en Ah.

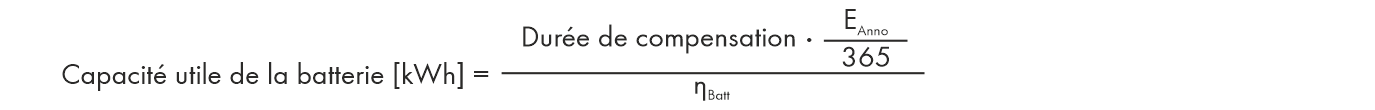

Calcul :
Tenir compte de la capacité utile de la batterie
Pour atteindre une durée de vie maximale de la batterie, il faut veiller à utiliser uniquement la capacité utile de la batterie lors des processus de charge et de décharge. La capacité de batterie calculée ici se rapporte à cette capacité utile. Pour les batteries au plomb, la capacité utile est généralement d’env. 50 % de la capacité nominale et, pour les batteries lithium-ion, elle est de 80 % (voir documentation du fabricant des batteries). Si le fabricant indique 100 % de DoD (profondeur de décharge), SMA recommande de ne compter que sur 90 % pour des raisons de sécurité.
Respecter les capacités standard
Les batteries ne sont pas disponibles en n’importe quelle capacité. Les fabricants proposent des capacités standard. Il est recommandé de systématiquement opter pour la capacité standard immédiatement supérieure. Tenir compte de la capacité utile de la batterie.
Tenir compte de la capacité de batterie minimale
Capacité de batterie minimale pour les batteries au plomb : 100 Ah par kWc installé d’une installation photovoltaïque
Capacité de batterie minimale pour les batteries lithium-ion : 50 Ah par kWc installé d’une installation photovoltaïque
Batteries lithium-ion dans des systèmes en site isolé
Le Sunny Island possède une capacité de surcharge élevée qui lui permet de satisfaire aux exigences des applications off-grid. Afin de pouvoir utiliser la capacité de surcharge, les puissances de sortie et les courants de sortie doivent être pris en compte lors du choix de la batterie. Renseignez-vous pour savoir si la batterie peut fournir ces courants. Tenez-compte ce faisant de la liste des batteries autorisées (voir l’information technique) et des fiches techniques ainsi que, le cas échéant, de la liste de configuration minimale du fabricant.
Tension nominale de la batterie
Tous les Sunny Island utilisent des batteries d’une tension nominale de 48 V.
Type de batterie
Le Sunny Island fonctionne avec les types de batterie suivants :
Batteries au plomb
Le local des batteries doit être suffisamment ventilé selon les consignes du fabricant de batterie ainsi que les normes et directives applicables sur le site (voir la documentation du fabricant de batterie).
Les batteries au plomb de type VRLA et FLA sont prévues pour être utilisées avec le Sunny Island.
Batterie lithium-ion
Si une batterie lithium-ion est raccordée, les points suivants doivent être observés :
La batterie doit correspondre aux normes et directives en vigueur sur le site et présenter une sécurité intrinsèque.
La batterie lithium-ion doit être autorisée pour une utilisation avec le Sunny Island. La liste des batteries lithium-ion autorisées pour l’utilisation dans le Sunny Island est continuellement mise à jour (voir le point Information technique « List of Approved Batteries » sous www.SMA‑Solar.com).
S’il n’est pas possible d’utiliser l’une des batteries lithium-ion autorisées pour le Sunny Island, utilisez des batteries au plomb.
Fusible DC
Le fusible DC externe protège les câbles de raccordement de la batterie de l’onduleur à batterie. En outre, le fusible DC permet la déconnexion de l’onduleur à batterie côté DC.
Un fusible DC doit toujours être installé entre la batterie et le Sunny Island. SMA Solar Technology AG recommande d’utiliser un fusible DC de l’entreprise enwitec electronic GmbH & Co.KG, spécialement adapté au Sunny Island.
Les cartouches-fusibles du fusible DC doivent également être spécialement conçues pour le Sunny Island (voir les instructions d’installation de l’onduleur à batterie Sunny Island).
