Réseaux en site isolé à couplage AC

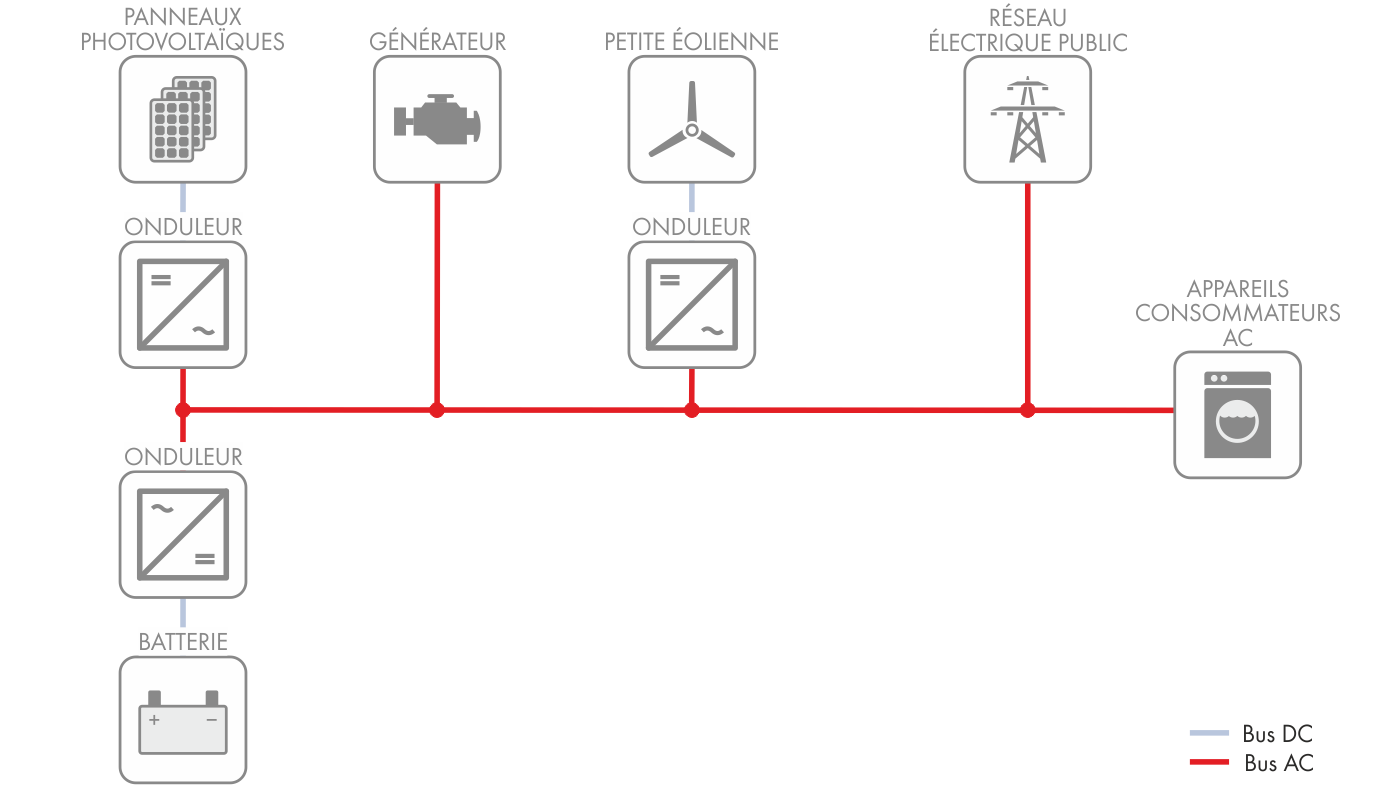

Exemple de système à couplage AC

En cas de couplage AC, tous les appareils consommateurs d’électricité et sources d’énergie sont couplés via un réseau de courant alternatif. Cela permet de pouvoir réaliser et étendre le réseau en site isolé de manière flexible et modulaire à l’aide de composants normalisés.

Selon l’application et la disponibilité, des sources d’énergies renouvelables mais aussi classiques peuvent être incorporées. Les sources d’énergie raccordées chargent les batteries et fournissent de l’énergie le cas échéant. Un raccordement au réseau électrique public est possible si l’onduleur à batterie et les groupes électrogènes le permettent. Les réseaux en site isolé à couplage AC peuvent être facilement étendus à l’aide de sources d’énergie supplémentaires. Ils peuvent ainsi répondre à une hausse des besoins en énergie.

Les réseaux en site isolé à couplage AC peuvent alimenter des consommateurs à courant alternatif classiques. Ils sont donc particulièrement adaptés aux zones rurales des pays en développement et des pays émergents mais aussi aux régions de pays industrialisés ne disposant pas de réseau électrique public.

L’onduleur à batterie raccordé à la batterie (un Sunny Island par exemple) forme le réseau de courant alternatif.

Dans la plage de puissance moyenne (de 1 kW à 300 kW), les réseaux en site isolé sont, du point de vue économique, nettement plus avantageux que les systèmes alimentés exclusivement par des générateurs. Ceci est dû au travail de maintenance important, à la longévité restreinte et au très mauvais rendement en charge partielle des générateurs.
