Feszültségellátás csatlakoztatása 63 A-ig

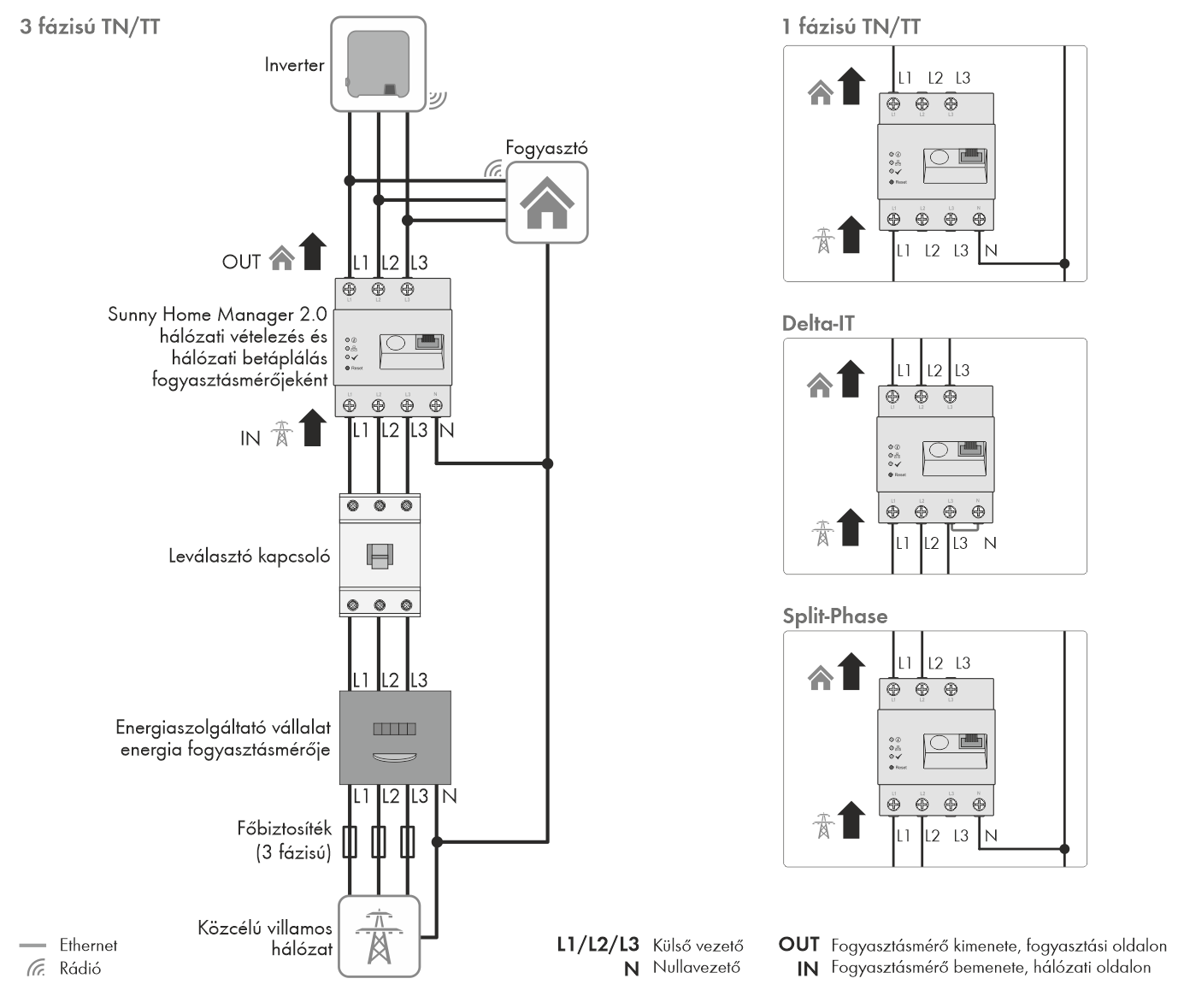

Csatlakoztatási példa TN és TT villamos hálózatban a hálózati csatlakozási pontba telepítéskor és integrált mérőberendezés használata mellett
Eljárás:
- Feszültségmentesítse a csatlakozási pontot, és biztosítsa visszakapcsolás ellen.
- Az áramhálózati adottságoktól függően a következőképpen csatlakoztassa a külső vezetőt a Sunny Home Managerre:
- 3 fázisú villamos hálózatokban az L1, L2, L3 külső vezetőt és az N semleges vezetőt a Sunny Home Manager bemenetén lévő csavaros kapcsokra csatlakoztassa.
- 1 fázisú villamos hálózatban az L1 külső vezetőt és az N semleges vezetőt a Sunny Home Manager bemenetén lévő csavaros kapcsokra csatlakoztassa.
- Delta IT-villamos hálózatban az L1, L2 és L3 külső vezetőt a Sunny Home Manager bemenetén lévő csavaros kapcsokra csatlakoztassa. Ezenkívül az L3 külső vezetőt az N semleges vezetőre is csatlakoztassa.
- Osztott fázisú hálózatokban (egyfázisú háromvezetős hálózatok) az L1 és L2 külső vezetőt, valamint az N semleges vezetőt a Sunny Home Manager bemenetén lévő csavaros kapcsokra csatlakoztassa.
Ehhez nyissa ki az összes csavaros kapcsot egy kereszthornyú csavarhúzóval, tolja be a vezetőt a kapocshelyre, és húzza meg a csavart (forgatónyomaték: 2,0 Nm).
Ha a Sunny Home Managert nem alapértelmezett rendeltetése szerint, azaz kétirányú készülékként szeretné használni, hanem a két funkció közül csak az egyiket szeretné használni, akkor a következőképpen kell csatlakoztatni a Sunny Home Managert:
A PV-termelési teljesítmény méréséhez történő kizárólagos használat esetén:
A Sunny Home Managert a házi hálózat valamennyi PV-inverterének közös csatlakozási pontjára csatlakoztassa.
Megjegyzés: A hálózati csereteljesítmény méréséhez egy SMA Energy Meter legyen telepítve a hálózati csatlakozási ponton.A hálózati csereteljesítmény méréséhez történő kizárólagos használat esetén:
Csatlakoztassa az L1 külső vezetőt és az N semleges vezetőt a Sunny Home Manager bemenetén lévő csavaros kapcsokra. Ehhez nyissa ki az összes csavaros kapcsot egy kereszthornyú csavarhúzóval, tolja be a vezetőt a kapocshelyre, és húzza meg a csavart (forgatónyomaték: 2,0 Nm).
