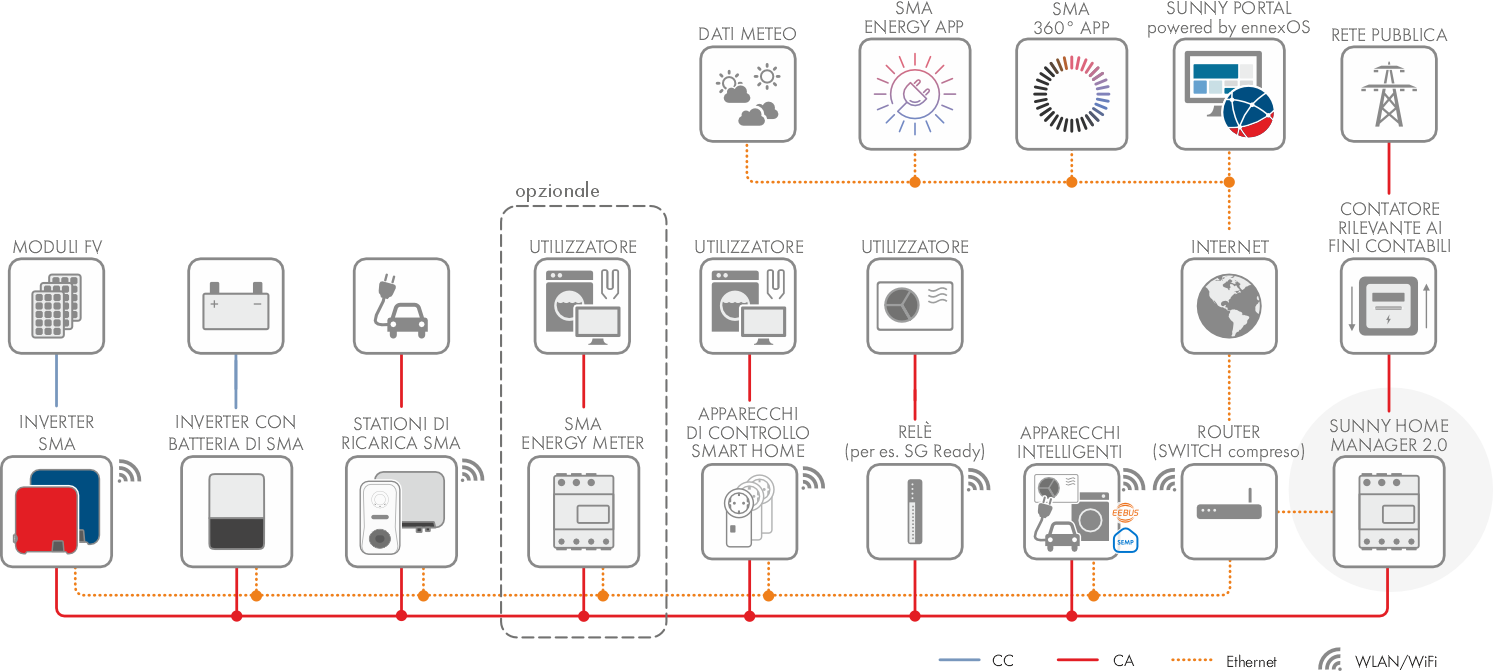

Topologia dell’impianto

Sunny Home Manager deve essere installato dietro il contatore e il fusibile di ingresso del gestore di rete e prima della distribuzione nell'abitazione. SMA consiglia di utilizzare Sunny Home Manager per misurazioni nel punto di connessione. In quanto apparecchio bidirezionale, Sunny Home Manager misura sul punto di connessione sia il prelievo che l'immissione.

Sunny Home Manager riceve i dati di misurazione relativi a produzione fotovoltaica, immissione e prelievo dalla rete mediante il dispositivo di misurazione integrato, direttamente dagli inverter SMA collegati oppure mediante un SMA Energy Meter opzionale collegato separatamente.

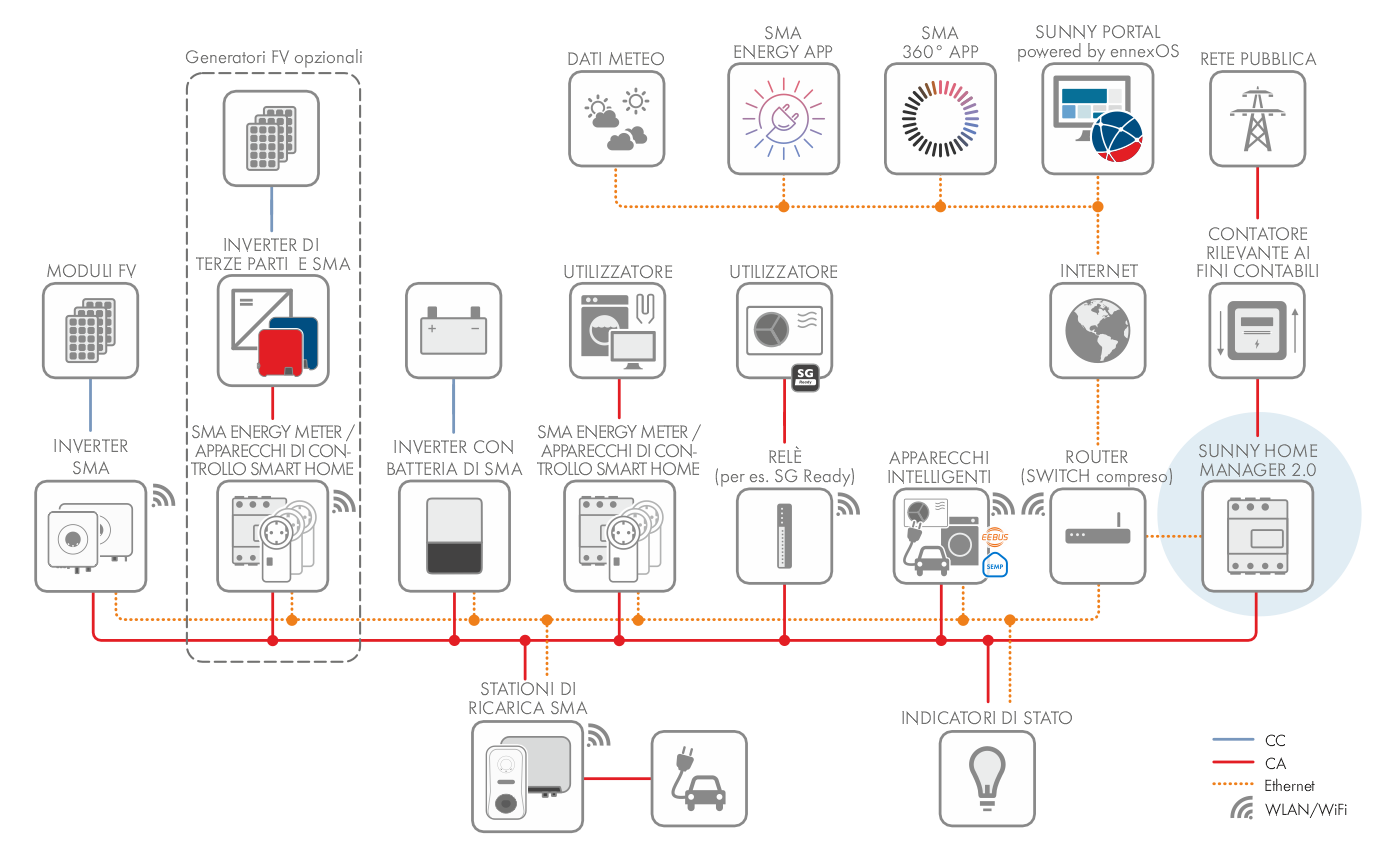

Funzionamento dell'impianto FV con inverter SMA
