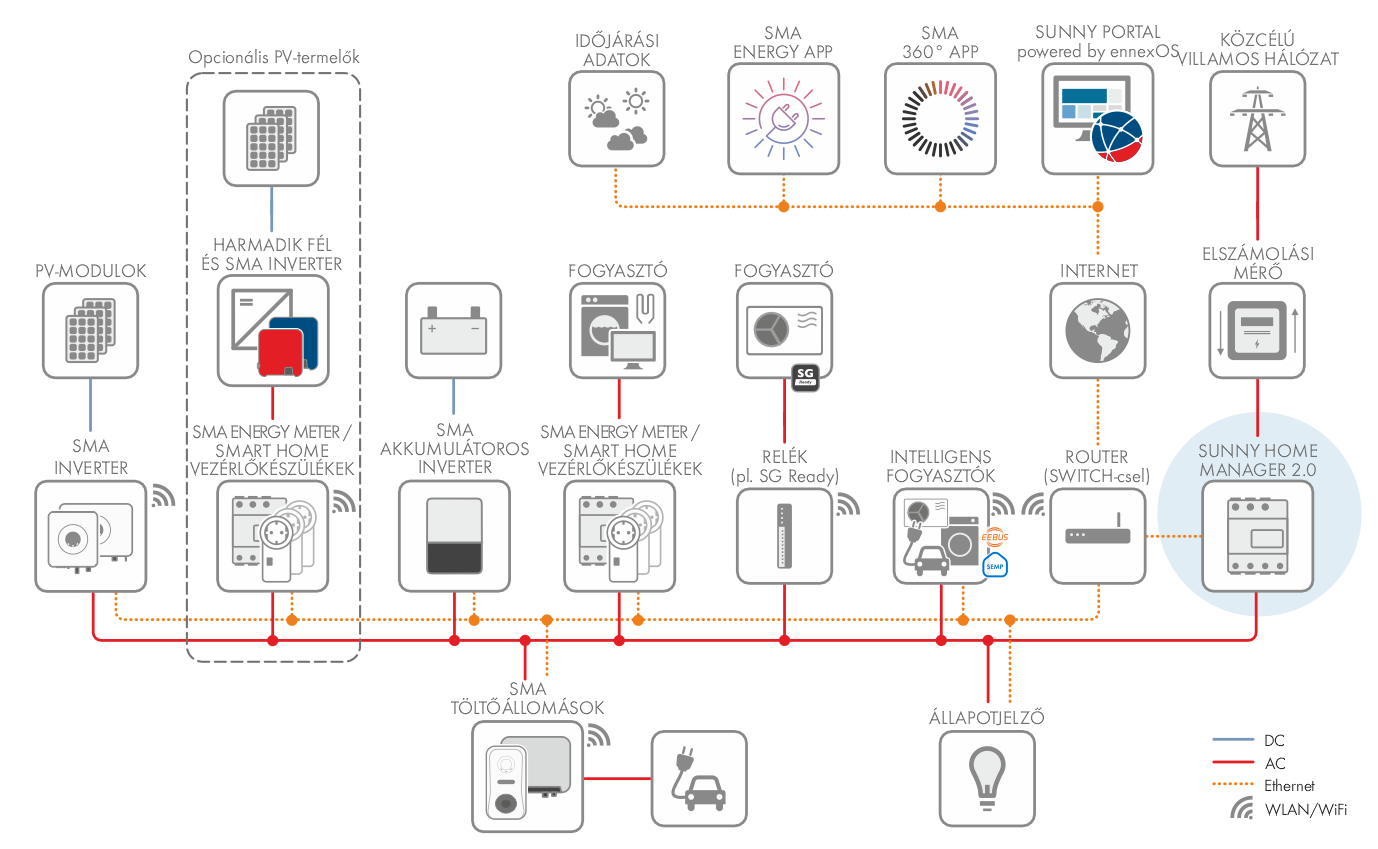

Rendszer topológiája

A Sunny Home Managert a fogyasztásmérő és a hálózatüzemeltető bemeneti biztosítéka mögé és a házban lévő első elosztó elé kell beszerelni. Az SMA azt javasolja, hogy a Sunny Home Manager használja a méréshez a hálózati csatlakozási ponton. A Sunny Home Manager kétirányú készülékként a hálózati csatlakozási ponton méri mind a hálózati vételezést, mind a hálózati betáplálást.

A Sunny Home Manager a PV-termelés, hálózati betáplálás és hálózati vételezés mérési adatait az integrált mérőberendezésen keresztül közvetlenül a csatlakoztatott SMA inverterektől vagy egy külön, opcionálisan csatlakoztatott SMA Energy Meter készüléktől kapja.

A fotovoltaikus rendszer üzemeltetése SMA inverterekkel
