Montaje mural
Especialista
Condiciones previas (no incluido en el contenido de la entrega):
Antes de montar el soporte mural, observe el posible recorrido de los cables
4 tornillos (diámetro 6 mm) adecuados para la superficie de montaje y el peso de la estación de carga
4 arandelas adecuadas para los tornillos
En su caso, cuatro tacos adecuados para la superficie y los tornillos
ATENCIÓN
Peligro de lesiones por el peso del producto
Existe peligro de lesiones al levantar el producto de forma inadecuada y en caso de caerse durante el transporte o el montaje.
- Transporte y eleve el producto con cuidado. Tenga en cuenta el peso del producto.
- Utilice equipamientos de protección personal adecuado cuando realice trabajos en el producto.
Procedimiento:
- Desconecte el disyuntor de todas las fases y asegúrelo contra reconexión.

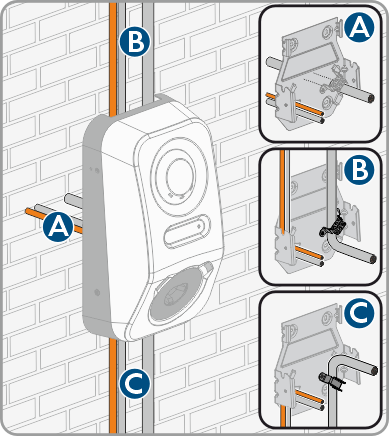

- Tiene tres opciones para guiar el cable de conexión CA y el cable de comunicación al producto (arriba, abajo y detrás). Decídase por una variante antes de taladrar.

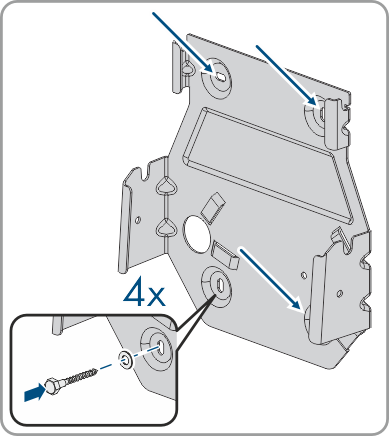

- Coloque el soporte mural en horizontal en la pared y marque la posición de los agujeros que hay que perforar.
- Deje a un lado el soporte mural y taladre los agujeros marcados.
- Dependiendo de la superficie, inserte los tacos en los agujeros en caso necesario.

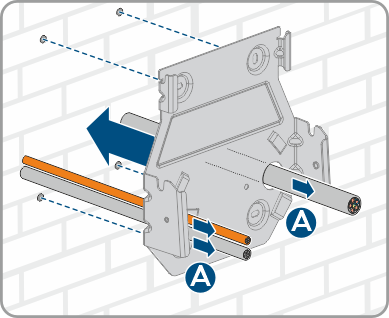

- En la variante A, guíe el cable de conexión CA y el cable de comunicación a través del soporte mural y coloque el soporte mural sobre los agujeros.
- Coloque el soporte mural en horizontal y fíjelo con los tornillos y las arandelas.

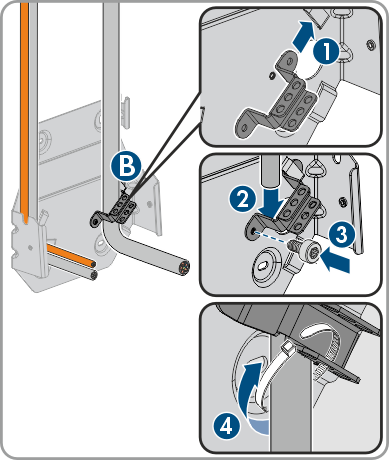

- En la variante B, guíe el cable de conexión CA desde arriba a través de la descarga de tracción suministrada. Fije la descarga de tracción con el tornillo (M5x8) del contenido de la entrega (TX 25, par de apriete: 3,5 Nm) y, a continuación, fije el cable de conexión CA con una abrazadera para cables adecuada en la descarga de tracción.

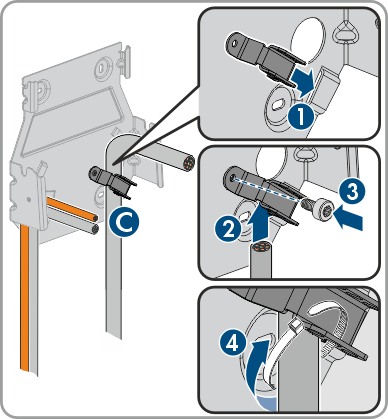

- En la variante C, guíe el cable de conexión CA desde abajo a través de la descarga de tracción suministrada. Fije la descarga de tracción con el tornillo (M5x8) del contenido de la entrega (TX 25, par de apriete: 3,5 Nm) y, a continuación, fije el cable de conexión CA con una abrazadera para cables adecuada en la descarga de tracción.

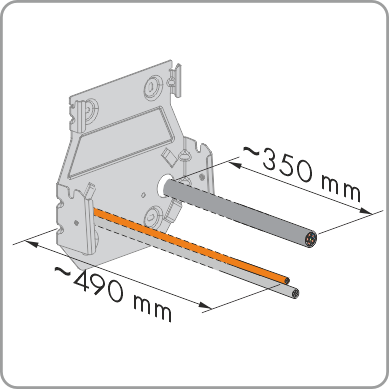

- Corte el cable de CA a 350 mm y el cable de comunicación a aprox. 490 mm.
- Suelte los ganchos de retención del extremo superior de la tapa de la carcasa con una herramienta adecuada (<Ø 5 mm).
- Incline hacia delante la tapa de la carcasa un ángulo de aprox. 70° y, a continuación, retírela con cuidado hacia arriba.

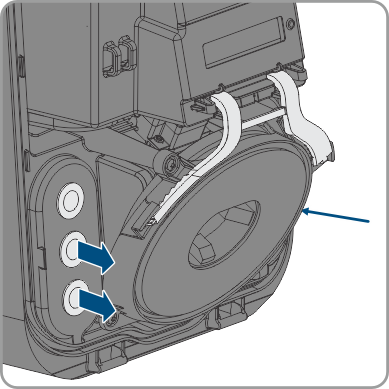

- Retire el número de tapones obturadores de la carcasa que son necesarios para las entradas de cables.

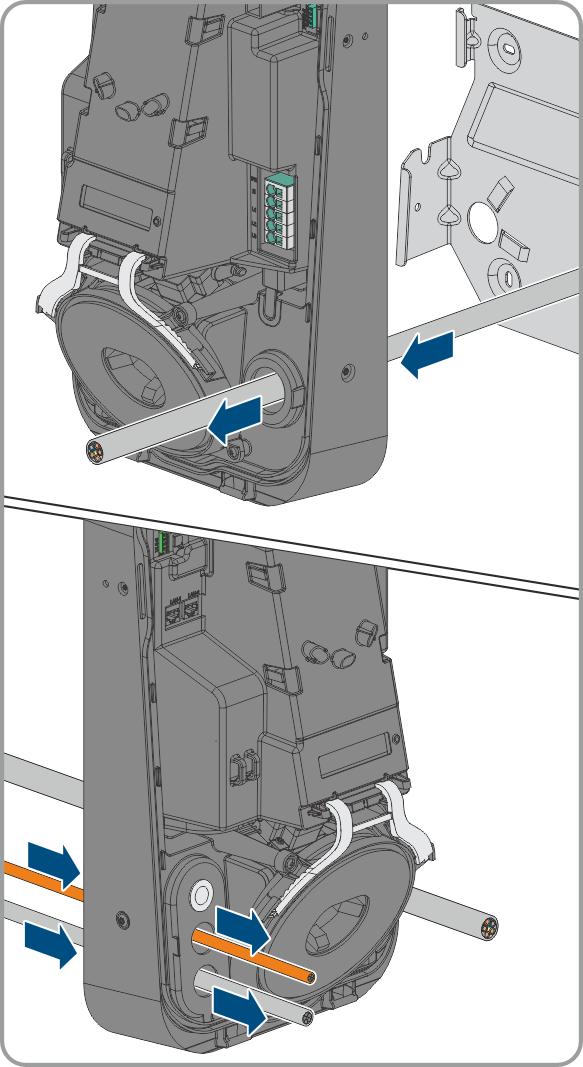

- Guíe el cable de CA hacia la derecha y el cable de comunicación hacia la izquierda a través de las aberturas en la carcasa.

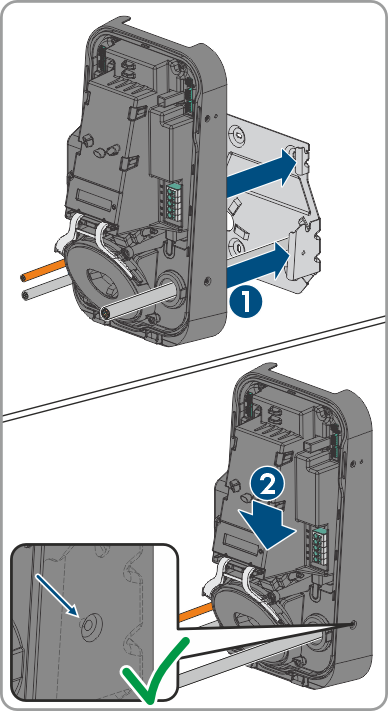

- Coloque la carcasa horizontalmente en el soporte mural y presiónelo ligeramente hacia abajo.
- Asegúrese de que la estación de carga está bien fijada. La estación de carga se ha suspendido correctamente si las muescas del soporte mural y la lengüeta para colgar se hallan superpuestas.

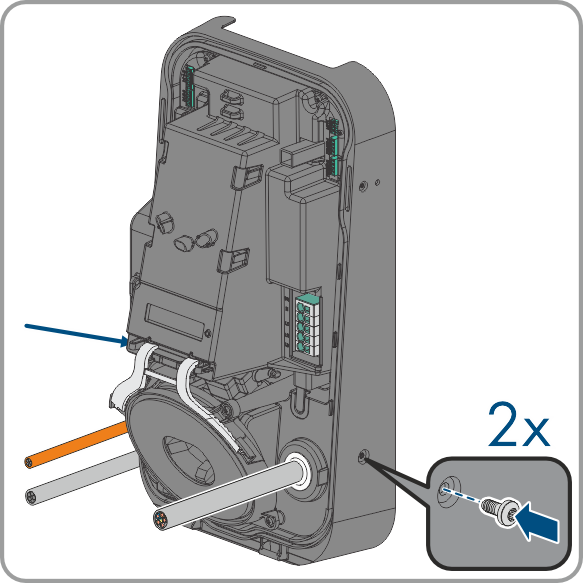

- Asegure la carcasa en ambos lados con un tornillo de cabeza moletada con roseta respectivamente (M5x12). Para ello, inserte cada tornillo en el orificio roscado del lado derecho e izquierdo de la carcasa y apriételos (TX25, par de apriete: 2,2 Nm).

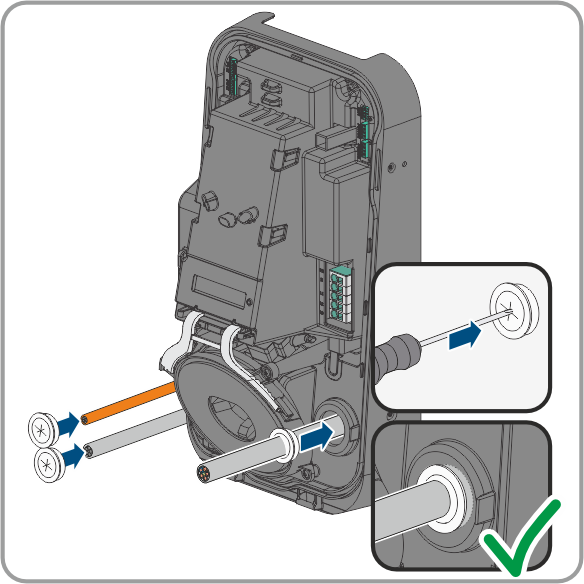

- Perfore los tapones obturadores con una herramienta adecuada y pase el cable de CA y los cables de comunicación. Asegúrese de que los tapones obturadores se hallen en la posición correcta y que no pueda penetrar humedad en el producto.
- Realice la conexión eléctrica ( > Conexión eléctrica).
