Conexión del receptor estático de telemando centralizado a DI 1-4
Especialista
Procedimiento:
- Conecte el cable de conexión al receptor estático de telemando centralizado o al equipo de telecontrol (consulte las instrucciones del fabricante).
- Desconecte de la tensión la estación de carga ( > Desconexión del producto de la tensión).
- Pele el cable 6 mm como máximo.

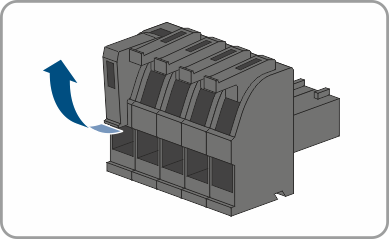

- Desbloquee las entradas conductoras del conector de 5 polos suministrado.

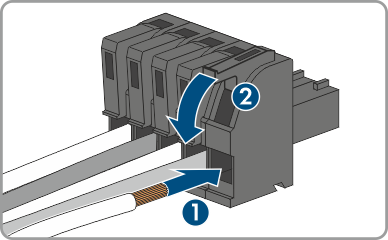

- Conecte los conductores del cable de conexión a los conectores de 5 polos suministrados. Inserte los conductores en las entradas conductoras y bloquéelas. Preste atención a la asignación del conector.

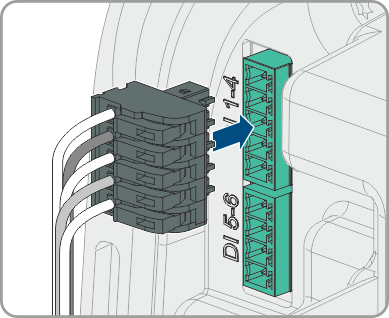

- Inserte el conector de 5 polos en el conector hembra DI 1-4 del producto. Preste atención a la asignación de patillas.
- Asegúrese de que el conector esté bien fijo.
- Asegúrese de que todos los conductores estén conectados correctamente.
- Asegúrese de que los conductores estén bien fijos en los puntos de embornaje.
