Voraussetzungen für die Montage
Anforderungen an den Montageort:
WARNUNG
Lebensgefahr durch Feuer oder Explosion
Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. Tod oder schwere Verletzungen können die Folge sein.
- Das Produkt nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe oder brennbare Gase befinden.
- Das Produkt nicht in explosionsgefährdeten Bereichen montieren.
Voraussetzungen:
Montage an einem Pfosten ist nicht zulässig.
Montage im Wohnbereich ist nicht zulässig.
Fester Untergrund muss vorhanden sein (z. B. Beton oder Mauerwerk, freistehende Gestelle).
Montageort muss sich für Gewicht und Abmessungen des Produkts eignen ( > Technische Daten).
Montageort kann direkter Sonneneinstrahlung ausgesetzt sein. Es besteht jedoch die Möglichkeit, dass das Produkt seine Leistung aufgrund zu hoher Temperaturen reduziert, um einer Überhitzung vorzubeugen.
Montageort sollte jederzeit frei und sicher zugänglich sein, ohne dass zusätzliche Hilfsmittel (z. B. Gerüste oder Hebebühnen) notwendig sind. Andernfalls sind eventuelle Service-Einsätze nur eingeschränkt möglich.
Der DC-Lasttrennschalter des Produkts muss immer frei zugänglich sein.
Die klimatischen Bedingungen müssen eingehalten sein ( > Technische Daten).
Um einen optimalen Betrieb zu gewährleisten, sollte die Umgebungstemperatur zwischen -25 °C (-13 °F) und 60 °C (140 °F) liegen.
Zulässige und unzulässige Montagepositionen:
Das Produkt darf nur in einer zulässigen Position montiert werden. Dadurch ist sichergestellt, dass keine Feuchtigkeit in das Produkt eindringen kann.
Das Produkt sollte so montiert werden, dass Sie die LED-Signale problemlos ablesen können.

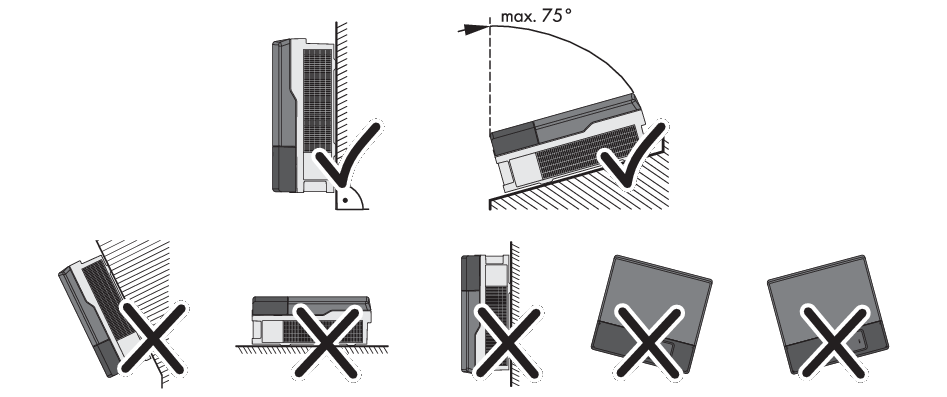

Zulässige und unzulässige Montagepositionen
Maße für Montage:

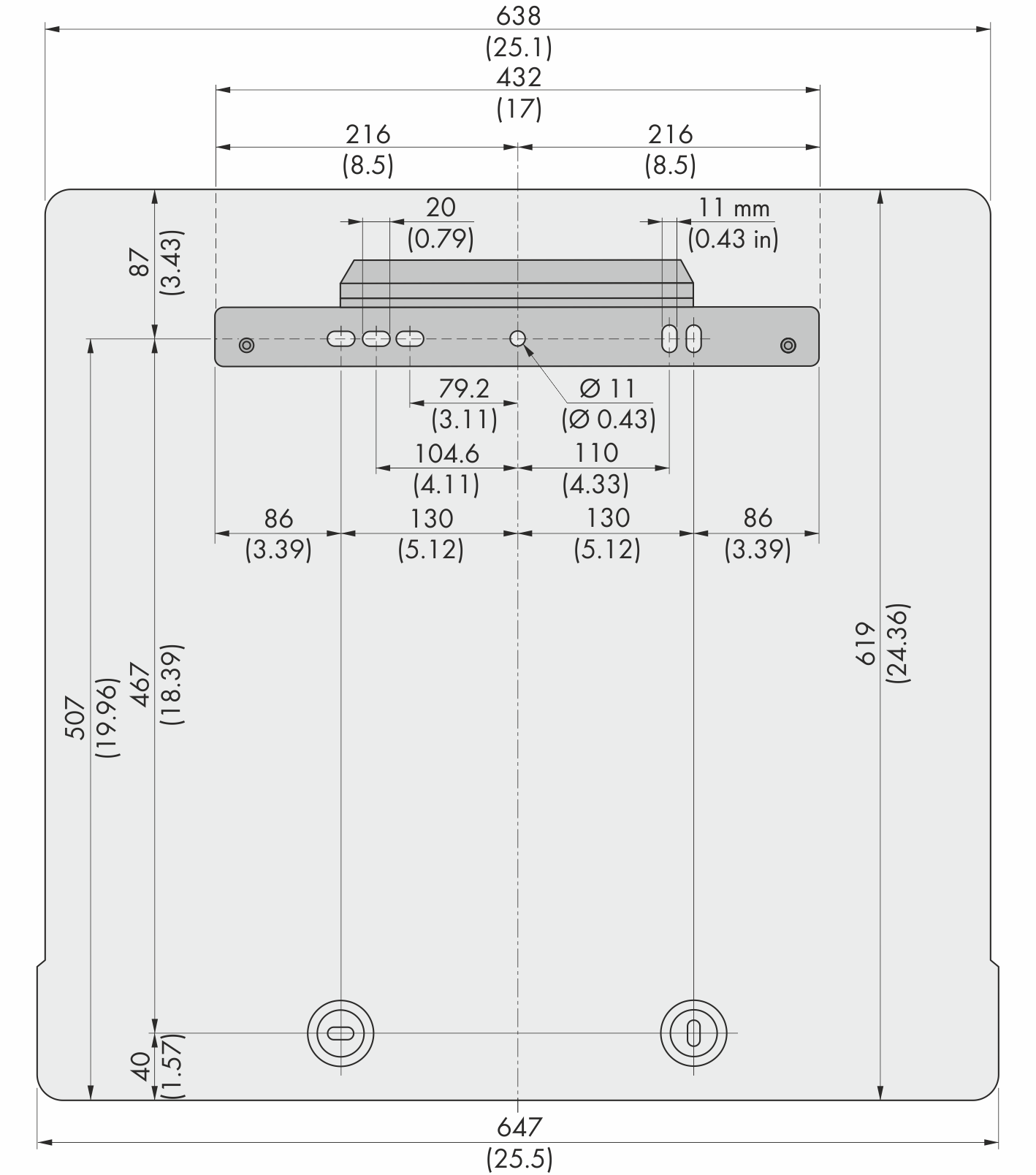

Position der Befestigungspunkte (Maßangaben in mm (in))
Empfohlene Abstände:
Um einen optimalen Betrieb und eine ausreichende Wärmeabfuhr des Wechselrichters zu gewährleisten, sollten die folgenden Anforderungen an die Abstände eingehalten werden. Dadurch vermeiden Sie, dass der Wechselrichter seine Leistung aufgrund zu hoher Temperatur reduziert. Geringere Abstände sind jedoch gefahrlos zulässig.
Vorgeschriebene Abstände laut National Electrical Code® oder Canadian Electrical Code® CSA C22.1
Unter bestimmten Umständen schreibt der National Electrical Code® oder der Canadian Electrical Code® CSA C22.1 größere Abstände vor.
- Sicherstellen, dass die vorgeschriebenen Abstände laut National Electrical Code® oder Canadian Electrical Code® CSA C22.1 eingehalten werden.
Empfohlene Abstände zu Wänden, anderen Wechselrichtern oder Gegenständen sollten eingehalten werden.
Auf ausreichend Abstand auf der rechten Seite des Produkts unterhalb des Lüfters achten.
Wenn mehrere Produkte in Bereichen mit hohen Umgebungstemperaturen montiert werden, müssen die Abstände zwischen den Produkten erhöht werden und es muss für genügend Frischluft gesorgt werden.

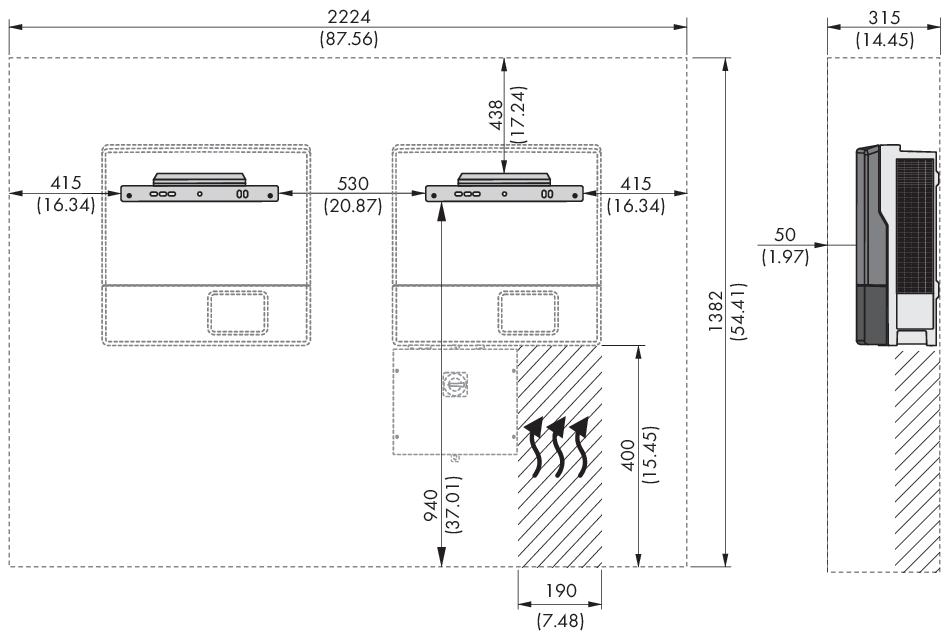

Empfohlene Abstände (Maßangaben in mm (in))
