Wechselrichter außer Betrieb nehmen

Um den Wechselrichter nach Ablauf seiner Lebensdauer vollständig außer Betrieb zu nehmen, gehen Sie vor wie in diesem Kapitel beschrieben. Wenn der Wechselrichter defekt ist und Sie ein Austauschgerät erhalten haben, beachten Sie die Hinweise zum Vorgehen bei Erhalt eines Austauschgeräts ( > Vorgehen bei Erhalt eines Austauschgeräts).

VORSICHT

Verletzungsgefahr beim Heben und durch Herunterfallen des Wechselrichters

Der Wechselrichter wiegt 55 kg (121 lb). Durch falsches Heben und durch Herunterfallen des Wechselrichters beim Transport oder Auf- und Abhängen besteht Verletzungsgefahr.

  1. Transportieren Sie den Wechselrichter immer wie im Folgenden beschrieben.

Vorgehen:

  1. GEFAHR

    Lebensgefahr durch Stromschlag

    1. Den Wechselrichter spannungsfrei schalten ( > Wechselrichter spannungsfrei schalten).
  2. Die DC-Kabel mit einem Schraubendreher von der Klemmleiste für den DC-Anschluss lösen.
  3. Das AC-Kabel aus dem Wechselrichter entfernen. Dazu die Sicherungshebel bis zum Anschlag nach oben drücken und die Adern aus der Klemmleiste für das AC-Kabel herausziehen.
  4. Die Sicherungshebel der Klemmleiste für das AC-Kabel herunterdrücken.
  5. Alle angeschlossenen Kabel für die Erdung von der Erdungsklemme lösen.
  6. Wenn das Multifunktionsrelais oder das SMA Power Control Module verwendet wird, das Anschlusskabel aus dem Wechselrichter entfernen.
  7. Wenn weitere Kabel (z. B. Datenkabel oder Netzwerkkabel) angeschlossen sind, die Kabel aus dem Wechselrichter entfernen.
  8. Alle Kabelrohre mit Kabeln vom Wechselrichter entfernen.
  9. Alle Öffnungen im Gehäuse verschließen.

  10. VORSICHT

    Verbrennungsgefahr durch heiße Gehäuseteile

    1. 30 Minuten warten, bevor Sie den Wechselrichter demontieren. Dadurch kann das Gehäuse abkühlen und Sie vermeiden Verbrennungen am Körper.
  11. Den Wechselrichter senkrecht nach oben von der Wandhalterung nehmen.

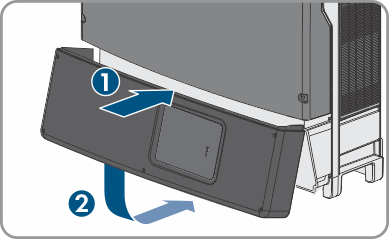

    12. 2774253196
  12. Den unteren Gehäusedeckel von oben einsetzen und herunterklappen. Dabei darauf achten, dass das Flachbandkabel der Kommunikationsbaugruppe nicht eingeklemmt wird und dass die Schrauben aus dem unteren Gehäusedeckel herausragen müssen.

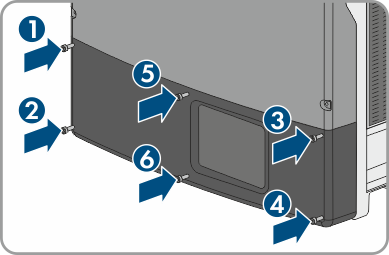

    13. 1349914380
  13. Alle 6 Schrauben mit einem Innensechskant-Schlüssel (SW3) in der Reihenfolge 1 bis 6 festdrehen (Drehmoment: 2,0 Nm (17,7 in-lb)). Dabei darauf achten, dass das Flachbandkabel der Kommunikationsbaugruppe nicht eingeklemmt wird. Durch Einhalten der Reihenfolge vermeiden Sie, dass der Gehäusedeckel schief angeschraubt wird und das Gehäuse nicht korrekt abdichtet. Tipp: Falls die Schrauben aus dem unteren Gehäusedeckel herausfallen, die lange Schraube in das Schraubloch unten in die Mitte einsetzen und die 5 kurzen Schrauben in die restlichen Schraublöcher einsetzen.
  14. Schrauben von der Wandhalterung lösen und Wandhalterung abnehmen.
  15. Wenn der Wechselrichter gelagert oder verschickt werden soll, den Wechselrichter und die Wandhalterung verpacken. Dazu Originalverpackung oder Verpackung verwenden, die sich für Gewicht und Größe des Wechselrichters eignet und Verpackung ggf. mit Spanngurten sichern.
  16. Wenn der Wechselrichter entsorgt werden soll, den Wechselrichter nach den vor Ort gültigen Entsorgungsvorschriften für Elektronikschrott entsorgen.
