Wechselrichter an das öffentliche Stromnetz anschließen

Voraussetzungen:

  • Alle elektrischen Installationen müssen gemäß den vor Ort geltenden elektrischen Normen und dem National Electrical Code® ANSI/NFPA 70 oder dem Canadian Electrical Code® CSA C22.1. durchgeführt werden.

  • Anschlussbedingungen des Netzbetreibers müssen eingehalten sein.

  • Netzspannung muss im zulässigen Bereich liegen. Der genaue Arbeitsbereich des Wechselrichters ist in den Betriebsparametern festgelegt.

Vorgehen:

  1. GEFAHR

    Lebensgefahr durch Stromschlag

    1. Sicherstellen, dass der 3-polige Leitungsschutzschalter ausgeschaltet und gegen Wiedereinschalten gesichert ist.
  2. Alle Schrauben des unteren Gehäusedeckels mit einem Innensechskant-Schlüssel (SW 3) lösen.
    3. 830475276

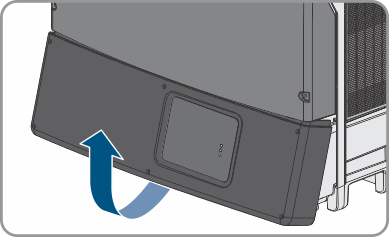

  3. Den unteren Gehäusedeckel von unten anheben und abnehmen.
  4. Klebeband von der Öffnung im Gehäuse für den AC-Anschluss entfernen.

  5. ACHTUNG

    Beschädigung des Wechselrichters durch Eindringen von Staub und Feuchtigkeit

    Durch das Eindringen von Staub oder Feuchtigkeit können elektronische Bauteile im Wechselrichter beschädigt oder zerstört werden.

    1. Die Öffnung im Gehäuse nicht vergrößern.
  6. Muffe in die Öffnung einsetzen und von innen mit der Gegenmutter festschrauben.
  7. Kabelrohr an der Öffnung im Gehäuse befestigen.
  8. Das AC-Kabel durch das Kabelrohr in den Wechselrichter einführen.
  9. Das Kabel 12 mm bis 13 mm (0,5 in) abisolieren.
  10. Alle Sicherungshebel der Klemmleiste bis zum Anschlag öffnen.

  11. VORSICHT

    Brandgefahr beim Anschluss von 2 Leitern an eine Anschlussklemme

    Beim Anschluss von 2 Leitern an eine Anschlussklemme kann durch einen schlechten elektrischen Kontakt ein Brand entstehen.

    1. Maximal 1 Leiter pro Anschlussklemme anschließen.
    830475660
  12. Den equipment grounding conductor an Anschlussklemme anschließen.
    13. 830476428
  13. Je nach Netzform, den Neutralleiter an Anschlussklemme N anschließen ( > Voraussetzungen für den AC-Anschluss).
    14. 830476812
  14. Die Leiter L1, L2 und L3 entsprechend der Beschriftung an die Anschlussklemmen L1, L2 und L3 anschließen. Dabei auf richtige Zuordnung achten.

  15. VORSICHT

    Quetschgefahr durch Zuschnappen der Sicherungshebel

    Die Sicherungshebel schnappen beim Schließen sehr schnell und kräftig zu.

    1. Die Sicherungshebel der Klemmleiste für das AC-Kabel nur mit dem Daumen herunterdrücken. Dabei nicht die ganze Klemmleiste für das AC-Kabel umgreifen und keine Finger unter die Sicherungshebel führen.
  16. Sicherstellen, dass alle Anschlussklemmen mit den richtigen Leitern belegt sind.
  17. Sicherstellen, dass alle Sicherungshebel der Klemmleiste geschlossen sind und alle Leiter fest sitzen.
