PV-Module anschließen

ACHTUNG

Beschädigung des Wechselrichters durch DC-seitigen Erdschluss während des Betriebs

Aufgrund der transformatorlosen Topologie des Produkts kann das Auftreten DC-seitiger Erdschlüsse während des Betriebs zu irreparablen Schäden führen. Schäden am Produkt durch eine fehlerhafte oder beschädigte DC-Installation sind nicht durch die Garantie abgedeckt. Das Produkt ist mit einer Schutzvorrichtung ausgestattet, die ausschließlich während des Startvorgangs prüft, ob ein Erdschluss vorliegt. Während des Betriebs ist das Produkt nicht geschützt.

  1. Sicherstellen, dass die DC-Installation korrekt durchgeführt ist und kein Erdschluss während des Betriebs auftritt.

Voraussetzungen:

  • Ein Mittel, um den Wechselrichter vom PV-Generator zu trennen, muss vorhanden sein.
  • Die Erdung der PV-Anlage muss gemäß den Vorschriften des National Electrical Code® ANSI/NFPA 70 erfolgen und liegt in der Zuständigkeit des Installateurs.
  • Alle elektrischen Installationen müssen gemäß den vor Ort geltenden elektrischen Normen und dem National Electrical Code® ANSI/NFPA 70 oder dem Canadian Electrical Code® CSA C22.1 durchgeführt werden.

Vorgehen:

  1. WARNUNG

    Lebensgefahr durch Stromschlag

    1. Den Wechselrichter vom öffentlichen Stromnetz trennen und gegen Wiedereinschalten sichern.
    2. Den Wechselrichter vom PV-Generator trennen und gegen Wiedereinschalten sichern.
    830521868
  2. Wenn der untere Gehäusedeckel montiert ist, alle Schrauben des unteren Gehäusedeckels mit einem Innensechskant-Schlüssel (SW3) lösen und Gehäusedeckel von unten anheben und abnehmen.
    3. 830522252
  3. Schrauben der DC-Schutzabdeckung mit einem Innensechskant-Schlüssel (SW3) lösen und DC-Schutzabdeckung abnehmen.

  4. ACHTUNG

    Beschädigung des Wechselrichters durch Eindringen von Staub und Feuchtigkeit

    Durch das Eindringen von Staub oder Feuchtigkeit können elektronische Bauteile im Wechselrichter beschädigt oder zerstört werden. Die Öffnungen im Gehäuse sind für Kabelrohre 25,4 mm (1 in) geeignet.

    1. Jeweils nur 1 Öffnung für 1 String verwenden.
    2. Öffnungen im Gehäuse nicht vergrößern.
  5. Klebeband von beiden Öffnungen entfernen.
  6. Für jeden String 1 Muffe in die Öffnung einsetzen und von innen mit der Gegenmutter festschrauben.
  7. Für jeden String 1 Kabelrohr an der Öffnung befestigen.
  8. Die DC-Kabel durch das Kabelrohr in das Innere des Wechselrichters einführen.
  9. Die DC-Kabel 18 mm (0,71 in) abisolieren.
  10. Für den Anschluss des Strings an Eingang A die DC-Kabel an die Klemmleiste für den DC-Anschluss anschließen:

    • Das positive DC-Kabel an die rote Klemme A+ anschließen und mit einem Schraubendreher festziehen (Drehmoment: 5,8 Nm (51 in-lb)).

    • Das negative DC-Kabel an die schwarze Klemme A- anschließen und mit einem Schraubendreher festziehen (Drehmoment: 5,8 Nm (51 in-lb)).

  11. Für den Anschluss des Strings an Eingang B die DC-Kabel an die Klemmleiste für den DC-Anschluss anschließen:

    • Das positive DC-Kabel an die rote Klemme B+ anschließen und mit einem Schraubendreher festziehen (Drehmoment: 5,8 Nm (51 in-lb)).

    • Das negative DC-Kabel an die schwarze Klemme B- anschließen und mit einem Schraubendreher festziehen (Drehmoment: 5,8 Nm (51 in-lb)).

  12. Sicherstellen, dass alle DC-Kabel fest sitzen.
  13. Nicht verwendete Öffnungen im Gehäuse mit UL-gelisteten Type 3R-Blindstopfen verschließen.
  14. Wenn gefordert, eine zusätzliche Erdung oder einen Potenzialausgleich anschließen ( > Zusätzliche Erdung anschließen).
    15. 830523020

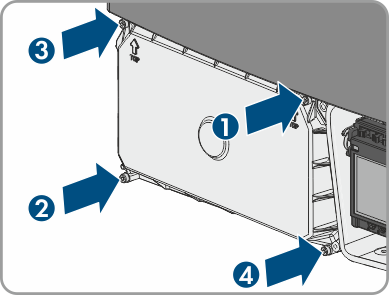

  15. Wenn keine zusätzliche Erdung angeschlossen werden soll, die DC-Schutzabdeckung wieder befestigen. Dabei die 4 Schrauben mit einem Innensechskant-Schlüssel (SW3) in der Reihenfolge 1 bis 4 festdrehen (Drehmoment: 3,5 Nm (31 in-lb)).
