Wechselrichter spannungsfrei schalten
Vor allen Arbeiten am Wechselrichter den Wechselrichter immer wie in diesem Kapitel beschrieben spannungsfrei schalten. Dabei immer die vorgegebene Reihenfolge einhalten.
ACHTUNG
Beschädigung der Gehäusedichtung bei Frost
Wenn Sie das Produkt bei Frost öffnen, kann die Gehäusedichtung beschädigt werden. Dadurch kann Feuchtigkeit in das Produkt eindringen und das Produkt beschädigen.
- Das Produkt nur öffnen, wenn die Umgebungstemperatur -5 °C (23 °F) nicht unterschreitet.
- Wenn das Produkt bei Frost geöffnet werden muss, vor dem Öffnen des Produkts eine mögliche Eisbildung an der Gehäusedichtung beseitigen (z. B. durch Abschmelzen mit warmer Luft).
WARNUNG
Lebensgefahr durch Stromschlag bei Zerstörung eines Messgeräts durch Überspannung
Eine Überspannung kann ein Messgerät beschädigen und zum Anliegen einer Spannung am Gehäuse des Messgeräts führen. Das Berühren des unter Spannung stehenden Gehäuses des Messgerätes führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag.
- Nur Messgeräte mit einem DC-Eingangsspannungsbereich bis mindestens 1000 V oder höher einsetzen.
Vorgehen:
- Den Wechselrichter vom öffentlichen Stromnetz trennen und gegen Wiedereinschalten sichern.
- Den Wechselrichter vom PV-Generator trennen und gegen Wiedereinschalten sichern.
- 5 Minuten warten, bis die LEDs am Wechselrichter erloschen sind.

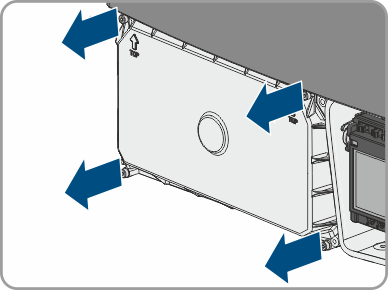

- Alle Schrauben des unteren Gehäusedeckels mit einem Innensechskant-Schlüssel (SW 3) lösen.
- Den unteren Gehäusedeckel von unten anheben und abnehmen.
- Schrauben der DC-Schutzabdeckung mit einem Innensechskant-Schlüssel (SW 3) lösen und DC-Schutzabdeckung abnehmen.
- Spannungsfreiheit mit geeignetem Messgerät an den DC-Anschlussklemmen feststellen.
- Spannungsfreiheit mit geeignetem Messgerät an den AC-Anschlussklemmen feststellen.
GEFAHR
Lebensgefahr durch Stromschlag
