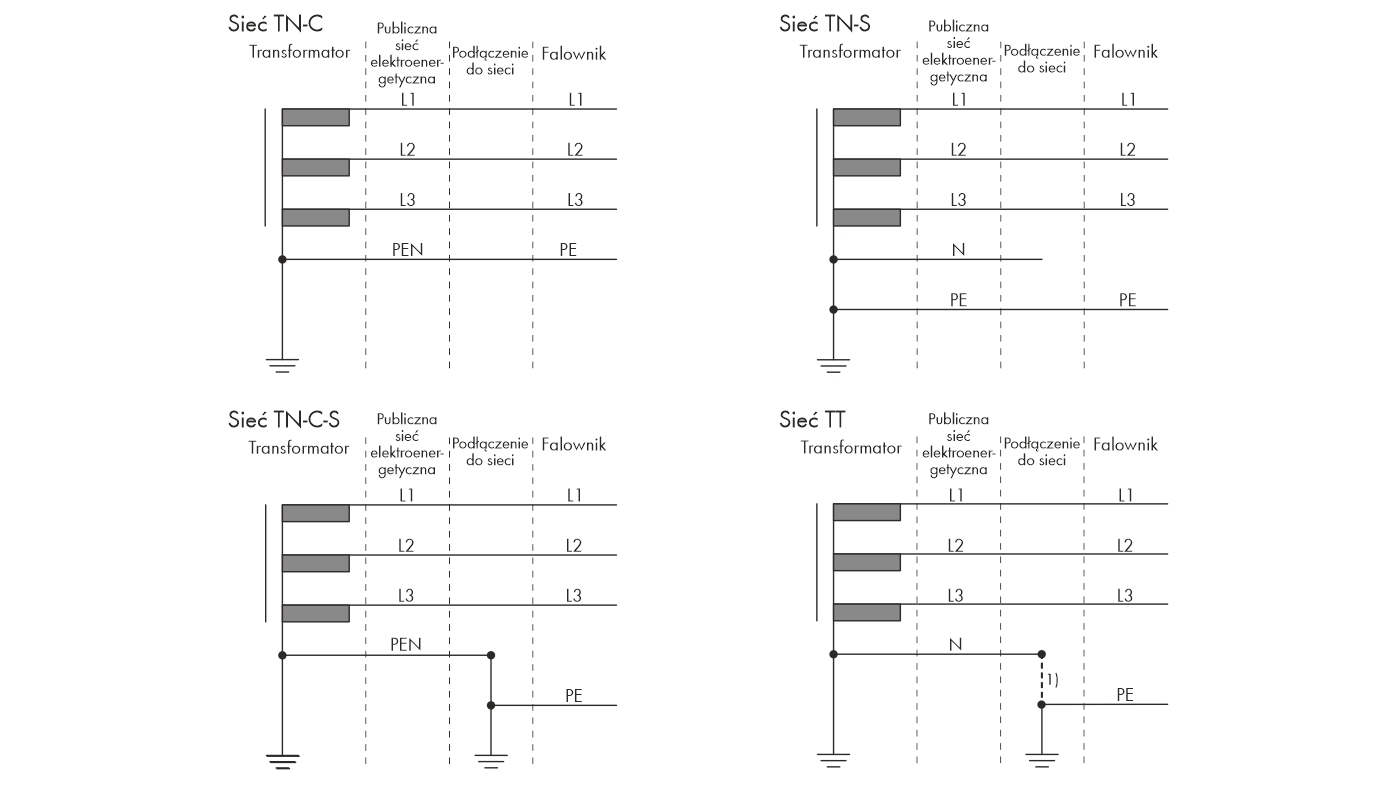

Warunki wykonania przyłącza AC


Wymagania dotyczące przewodów AC:

  • Typ przewodu: aluminiowy lub miedziany

  • Średnica zewnętrzna: 35 mm do 48 mm / 26 mm do 39 mm

  • Pole przekroju poprzecznego przewodu PE: 25 mm² do 120 mm²

  • Pole przekroju poprzecznego przewodu zewnętrznego i neutralnego: 35 mm² do 120 mm²

  • Długość odizolowanego odcinka: 30 mm

  • Długość odcinka odizolowanego: 290 mm

  • Przewód należy dobrać zgodnie z lokalnymi i krajowymi wytycznymi dotyczącymi wymiarów przewodów, które mogą określać jego minimalny przekrój poprzeczny. Na przekrój poprzeczny przewodu mają wpływ m.in. następujące czynniki: prąd znamionowy AC, rodzaj przewodu, sposób i gęstość ułożenia przewodów, temperatura otoczenia i maksymalnie akceptowalne straty z przewodzenia (do obliczenia strat z przewodzenia może służyć program do projektowania „Sunny Design“ w wersji 2.0 lub nowszej, który jest dostępny pod adresem www.SMA-Solar.com).

Informacje dotyczące wymaganej długości przewodów w podzespole AC-Connection Unit

5986529420

Widok wewnętrzny podzespołu AC-Connection Unit z wymiarami dotyczącymi podłączania przewodów (wymiary w mm)

Rozłącznik obciążenia i ochrona przewodów:

UWAGA

Uszkodzenie falownika wskutek użycia wkręcanych bezpieczników jako rozłączników obciążenia

Bezpieczniki wkręcane (na przykład bezpieczniki DIAZED lub NEOZED) nie są rozłącznikami obciążenia.

  1. Nie wolno stosować wkręcanych bezpieczników do rozłączania obciążenia.
  2. Do rozłączania obciążenia należy stosować rozłącznik obciążenia lub wyłącznik nadmiarowo-prądowy (informacje na temat doboru właściwego rozwiązania i przykłady zawiera informacja techniczna "Circuit Breaker" dostępna w Internecie pod adresem www.SMA-Solar.com).
  • W instalacjach z wieloma falownikami każdy falownik należy zabezpieczyć oddzielnym 3-fazowym wyłącznikiem nadmiarowo-prądowym. Nie wolno przy tym przekraczać maksymalnej wartości zabezpieczenia Dane techniczne). Takie postępowanie pozwala uniknąć sytuacji, w której po odłączeniu mocy w danym przewodzie występuje napięcie resztkowe.

  • Odbiorniki znajdujące się pomiędzy falownikiem a wyłącznikiem nadmiarowo-prądowym wymagają odrębnego zabezpieczenia.

Moduł monitorowania prądu uszkodzeniowego:

Do eksploatacji falownik nie wymaga zastosowania zewnętrznego wyłącznika różnicowoprądowego. Jeśli miejscowe przepisy wymagają zastosowania wyłącznika różnicowo prądowego, należy mieć na uwadze poniższe punkty:

  • Falownik może współpracować z wyłącznikami różnicowoprądowymi typu A i B o znamionowym prądzie różnicowym zadziałania wynoszącym przynajmniej 300 mA (informacje dotyczące wyboru wyłącznika różnicowoprądowego zawiera informacja techniczna „Criteria for Selecting a Residual-Current Device” dostępna pod adresem www.SMA-Solar.com). Każdy falownik w instalacji musi być podłączony do publicznej sieci elektroenergetycznej za pośrednictwem odrębnego wyłącznika różnicowoprądowego.

  • Przy stosowaniu wyłączników różnicowoprądowych o znamionowym prądzie różnicowym zadziałania wynoszącym < 500 mA należy ustawić znamionowy prąd różnicowym w falowniku Ustawienie znamionowego prądu różnicowego zadziałania wyłącznika różnicowoprądowego). Dzięki temu falownik redukuje związane z eksploatacją prądy upływu i zapobiega nieprawidłowemu zadziałaniu wyłącznika różnicowoprądowego.

Kategoria przepięciowa:

Produkt można stosować w sieciach określonych w normie IEC 60664-1 jako sieci kategorii ochrony przepięciowej III lub niższej. To znaczy, że produkt może zostać podłączony na stałe do przyłącza sieciowego w budynku. W przypadku instalacji, w których przewody przebiegają na długim odcinku na zewnątrz, należy przedsięwziąć dodatkowe środki w celu uzyskania kategorii ochrony przepięciowej III zamiast kategorii IV (patrz informacja techniczna „Overvoltage Protection" dostępna w Internecie pod adresem www.SMA-Solar.com).
