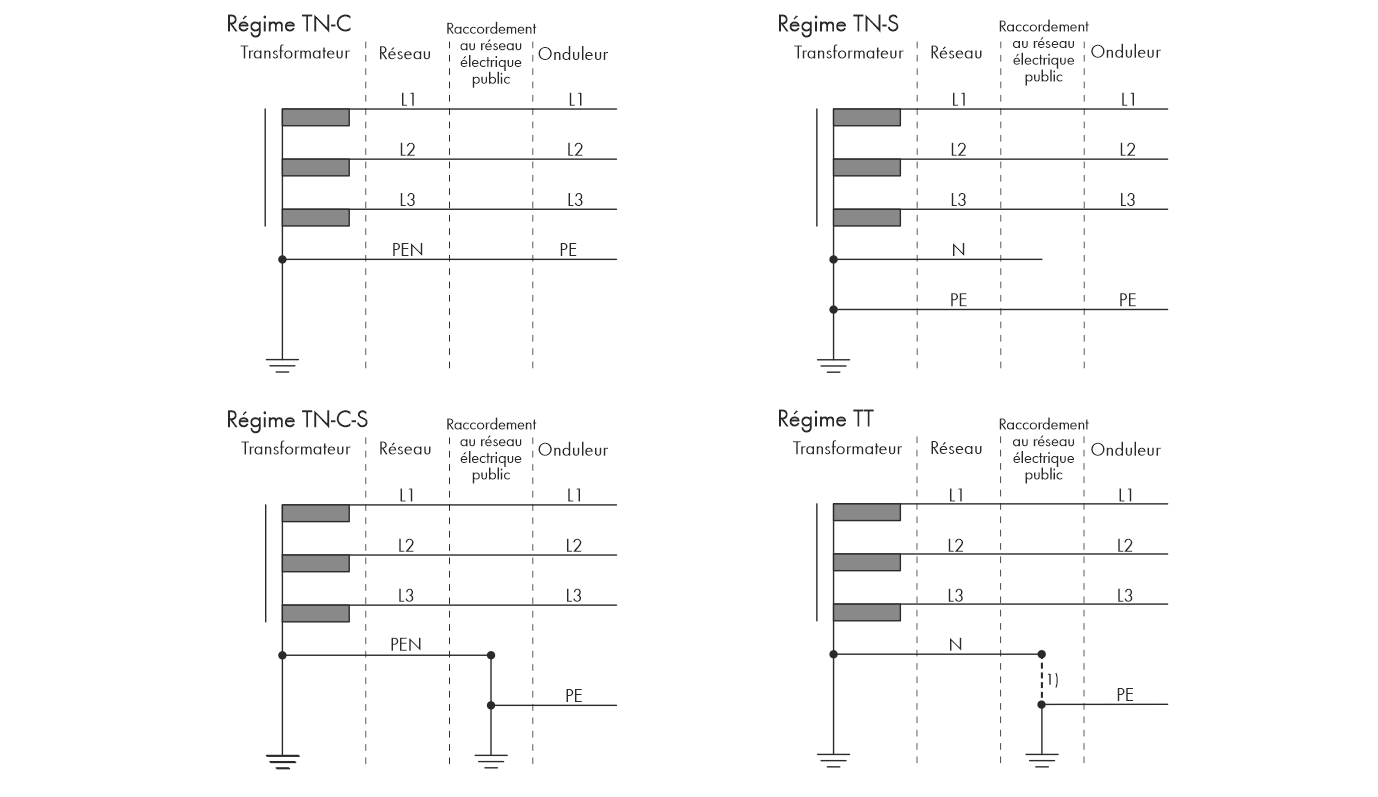

Exigences en matière de câbles AC :

• Type de conducteur : fil d’aluminium et de cuivre

• Diamètre extérieur : 35 mm à 48 mm / 26 mm à 39 mm)

• Section de conducteur de protection :25 mm² à 120 mm²

• Section de conducteurs de ligne et de conducteur neutre : 35 mm² à 120 mm²

• Longueur de dénudage de l’isolant intérieur : 30 mm

• Longueur de dénudage de l’isolant extérieur : 290 mm

• Le câble doit être dimensionné conformément aux directives locales et nationales concernant le dimensionnement des câbles. Ces directives influencent les exigences relatives à la section minimale de conducteur. Le dimensionnement du câble dépend, entre autres, des facteurs d’influence suivants : courant nominal AC, type de câble, type de pose, faisceaux de câbles, température ambiante et pertes maximales au niveau du câble (pour le calcul des pertes au niveau du câble, voir logiciel de conception « Sunny Design » à partir de la version 2.0 sur www.SMA-Solar.com).

Aperçu de la longueur nécessaire des conducteurs dans la Connection Unit AC

Vue de l’intérieur de la Connection Unit AC avec dimensions pour les conducteurs (Dimensions en mm)

Interrupteur-sectionneur et disjoncteur :

• Pour les installations avec plusieurs onduleurs, chaque onduleur doit être sécurisé avec un disjoncteur miniature triphasé dédié. Respectez l’ampérage maximal autorisé ( > Caractéristiques techniques). Vous empêcherez ainsi l’accumulation de tension résiduelle sur le câble concerné après une déconnexion.

• Les charges installées entre l’onduleur et le disjoncteur miniature doivent être sécurisées séparément.

Unité de surveillance du courant de défaut :

Pour être exploité, l’onduleur n’a pas besoin de dispositif à courant différentiel résiduel externe. Si les réglementations locales exigent un dispositif à courant différentiel résiduel, il convient de respecter les points suivants :

• L’onduleur doit être compatible avec des dispositifs à courant différentiel résiduel de type B, présentant un courant différentiel assigné de 300 mA ou plus (pour plus d’informations sur le choix d’un dispositif à courant différentiel résiduel, voir l’information technique « Critères de sélection d’un dispositif à courant différentiel résiduel » sur www.SMA-Solar.com). Chaque onduleur de l’installation doit être raccordé au réseau électrique public via son propre dispositif à courant différentiel résiduel.

• En cas d’utilisation de dispositif à courant différentiel résiduel avec un courant différentiel assigné < 500 mA, il est impératif de régler en conséquence le courant différentiel assigné dans l’onduleur ( > Réglage du courant différentiel résiduel assigné du dispositif à courant différentiel résiduel). L’onduleur réduit ainsi les courants de fuite conditionnés par le fonctionnement et empêche tout déclenchement intempestif du dispositif à courant différentiel résiduel.

Catégorie de surtension

Le produit peut être intégré dans les réseaux de la catégorie de surtension III ou inférieures, conformément à la norme IEC 60664-1. Cela signifie qu’il peut être raccordé de manière permanente au point de raccordement au réseau de l’immeuble. Pour les installations avec de longs chemins de câbles à l’extérieur, des mesures supplémentaires sont nécessaires pour la suppression des surtensions, ce qui réduit la catégorie de surtension de IV à III (voir information technique « Protection contre les surtensions » sur www.SMA-Solar.com).
