Odłączanie falownika spod napięcia
Specjalista
Przed przystąpieniem do wykonywania jakichkolwiek prac przy produkcie należy zawsze odłączać go od napięcia w sposób opisany w niniejszym rozdziale. Należy przy tym zawsze zachować podaną kolejność wykonywania czynności.
OSTRZEŻENIE
Zagrożenie życia wskutek porażenia prądem elektrycznym w przypadku zniszczenia przyrządu pomiarowego przez nadmierne napięcie
Nadmierne napięcie może doprowadzić do uszkodzenia urządzenia pomiarowego i wystąpienia napięcia na jego obudowie. Dotknięcie będącej pod napięciem obudowy urządzenia pomiarowego prowadzi do śmierci lub odniesienia ciężkich obrażeń ciała wskutek porażenia prądem elektrycznym.
- Używać tylko przyrządów pomiarowych z minimalnym zakresem napięcia wejściowego DC 1000 V lub z większym zakresem.
Sposób postępowania:
- Wyłączyć wyłącznik nadmiarowo-prądowy AC i zabezpieczyć przed ponownym włączeniem.
- Ustawić rozłącznik izolacyjny DC falownika w położeniu O.
- Jeśli w kraju użytkowania urządzenia wymagane jest zastosowanie zabezpieczenia przed ponownym włączeniem rozłącznika izolacyjnego DC, należy go zabezpieczyć przed ponownym włączeniem za pomocą odpowiedniej kłódki.
- W przypadku stosowania przekaźnika wielofunkcyjnego wyłączyć zasilanie odbiornika.
- Poczekać, aż zgasną diody LED.

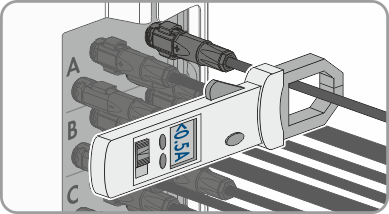

- Amperomierzem cęgowym sprawdzić na wszystkich przewodach DC, czy nie płynie przez nie prąd.
- Zanotować pozycję wtyków DC.
- Przy wykonywaniu prac przy wtykach DC należy nosić izolowane rękawice ochronne i stosować izolowane narzędzia.
- Wtyki DC muszą znajdować się w nienagannym stanie. Nie mogą być odsłonięte żadne przewody ani wtyki DC.
- Ostrożnie odblokować i wyciągnąć wtyki DC, postępując przy tym zgodnie z poniższym opisem.
- Odblokować i wyciągnąć wtyki DC. W tym celu umieścić płaski wkrętak lub wkrętak kątowy o szerokości końcówki 3,5 mm w jednej z bocznych szczelin i wyciągnąć wtyki DC. Wtyków DC nie wolno przy tym podważać, lecz należy tylko włożyć narzędzie do bocznego otworu, aby odblokować wtyk. Nie wolno ciągnąć za kabel.
- Wtyki DC w produkcie oraz wtyki DC podłączone do przewodów DC muszą znajdować się w nienagannym stanie; ponadto przewody DC ani wtyki DC nie mogą być odsłonięte.
- Za pomocą odpowiedniego przyrządu pomiarowego sprawdzić, czy na wejściach DC falownika nie występuje napięcie.
- W pokrywie obudowy podzespołu AC-Connection Unit odkręcić wszystkie 10 śrub (TX 25), a następnie zdjąć pokrywę obudowy, przesuwając ją do przodu.
- Odłożyć śruby i pokrywę obudowy w bezpieczne miejsce.
- Za pomocą odpowiedniego przyrządu pomiarowego sprawdzić, czy na listwie zaciskowej AC pomiędzy przewodami L1 i N, L2 i N oraz L3 i N nie występuje żadne napięcie. W tym celu należy włożyć końcówkę pomiarową o maksymalnej średnicy 2,5 mm do miejsc pomiarowych w listwie zaciskowej.
- Za pomocą odpowiedniego przyrządu pomiarowego sprawdzić, czy na listwie zaciskowej AC pomiędzy przewodami L1 i PE, L2 i PE oraz L3 i PE nie występuje żadne napięcie. W tym celu należy włożyć końcówkę pomiarową o maksymalnej średnicy 2,5 mm do miejsc pomiarowych w listwie zaciskowej.
NIEBEZPIECZEŃSTWO
Zagrożenie życia wskutek porażenia prądem przy dotknięciu nieosłoniętych przewodów DC lub uszkodzonych, względnie poluzowanych wtyków DC
Nieprawidłowe odblokowanie i zdemontowanie wtyków DC może doprowadzić do ich pęknięcia i uszkodzenia, odłączenia wtyków od kabli DC i niemożności ich późniejszego prawidłowego podłączenia. Może to doprowadzić do odsłonięcia przewodów i wtyków DC. Dotknięcia przewodzących napięcie przewodów lub wtyków DC prowadzi do śmierci lub odniesienia ciężkich obrażeń ciała wskutek porażenia prądem elektrycznym.
