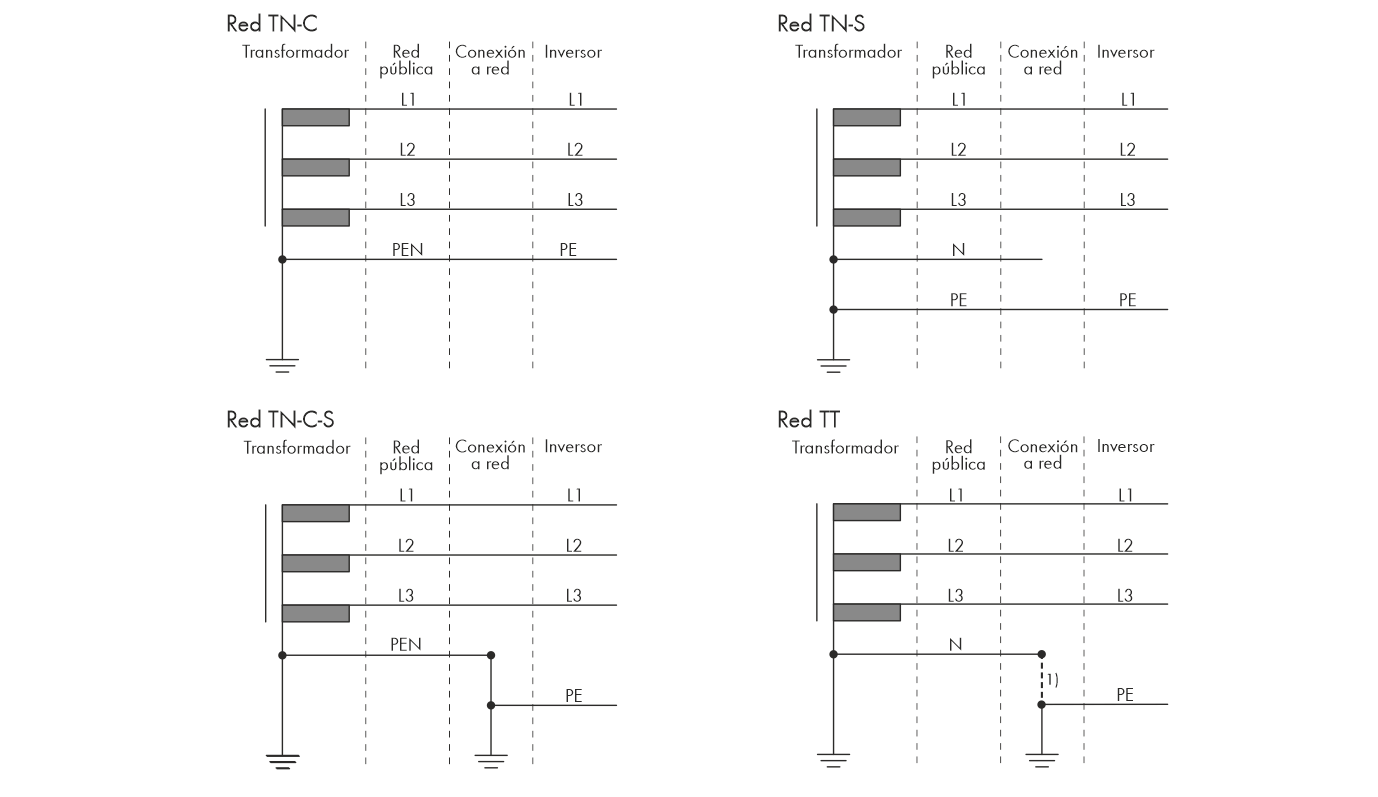

Requisitos del cableado de CA:

• Tipo de conductor: aluminio y alambre de cobre

• Diámetro exterior: 35 mm a 48 mm / 26 mm a 39 mm

• Sección del conductor PE: 25 mm² a 120 mm²

• Sección del conductor, conductor de fase y conductor neutro: 35 mm² a 120 mm²

• Longitud de pelado: 30 mm

• Longitud sin revestir: 290 mm

• El cable debe estar diseñado según las directivas locales y nacionales para el dimensionado de cables, que pueden incluir requisitos con respecto a la sección mínima del cable. El dimensionado de cables depende, entre otros, de estos factores: la corriente nominal de CA, el tipo de cable, el tipo de tendido, la agrupación de cables, la temperatura ambiente y las pérdidas máximas deseadas. Para calcular estas pérdidas, utilice el software de diseño Sunny Design a partir de la versión de software 2.0, que puede descargarse en www.SMA-Solar.com.

Vista general de la longitud necesaria para los conductores dentro de la Connection Unit de CA

Vista interior de la Connection Unit CA con medidas para el conductor (Medidas en mm)

Interruptor-seccionador y disyuntor:

• En plantas con varios inversores, cada inversor debe protegerse con su propio disyuntor trifásico. Debe respetarse la protección máxima admisible ( > Datos técnicos). Así evitará que quede tensión residual en el cable afectado tras una desconexión.

• Los equipos consumidores instalados entre el inversor y el disyuntor deben protegerse por separado.

Unidad de seguimiento de la corriente residual:

Para su funcionamiento, el inversor no necesita un diferencial externo. Tenga en cuenta lo siguiente si la normativa local exige un diferencial:

• El inversor es compatible con diferenciales del tipo B que cuenten con una corriente residual nominal de 300 mA o superior (para obtener información sobre la elección de un diferencial, consulte la información técnica “Criterios para la elección de un diferencial” en www.SMA-Solar.com). Todos los inversores de la planta deben estar conectados a la red pública a través de un diferencial propio.

• Si se utilizan diferenciales con una corriente residual nominal < 500 mA, en el inversor debe estar configurada la corriente residual nominal ( > Ajuste de la corriente residual nominal del diferencial). De este modo, el inversor reduce las corriente de fuga operativas y evita que el diferencial se dispare por error.

Categoría de sobretensión:

El producto se puede utilizar en redes de la categoría de sobretensión III o inferior según IEC 60664-1. Es decir, el producto se puede conectar de forma permanente al punto de conexión a la red de un edificio. En plantas con trazados largos de cable al aire libre son necesarias medidas adicionales para reducir la categoría de sobretensión IV a la categoría de sobretensión III (consulte la información técnica Protección contra sobretensión en www.SMA-Solar.com).
