Requisitos aplicáveis ao cabo CA:

• Tipo de condutor: fio de sobre e alumínio

• Diâmetro exterior: 35 mm a 48 mm / 26 mm a 39 mm

• Secção do condutor de proteção: 25 mm² a 120 mm²

• Secção do condutor de linha e do condutor de neutro: 35 mm² a 120 mm²

• Comprimento do isolamento descarnado: 30 mm

• Comprimento do revestimento removido: 290 mm

• O cabo tem de estar dimensionado de acordo com as diretrizes locais e nacionais relativas ao dimensionamento de cabos, podendo existir requisitos sobre a secção mínima do condutor. Grandezas que influenciam o dimensionamento dos cabos são, p. ex., a corrente nominal CA, o tipo de cabo, o tipo de colocação, a concentração de cabos, a temperatura ambiente e o máximo desejado de perdas em linha (ver cálculo das perdas em linha no software de dimensionamento “Sunny Design”, a partir da versão de software 2.0, em www.SMA-Solar.com).

Vista geral sobre os comprimentos necessários dos condutores dentro da AC-Connection Unit

Vista interior da Connection Unit CA com dimensões para os condutores (dimensões em mm)

Interruptor-seccionador e proteção de cabos:

• Em sistemas com vários inversores, cada inversor tem de ser protegido com um disjuntor trifásico próprio. A proteção máxima admissível tem de ser respeitada ( > Dados técnicos). Deste modo, evita-se a existência de tensão residual no cabo em causa após uma separação.

• Os equipamentos consumidores que sejam instalados entre o inversor e o disjuntor têm de ser protegidos separadamente.

Unidade de monitorização de corrente residual:

Para funcionar, o inversor não precisa de nenhum dispositivo diferencial. Se as regulamentações locais exigirem um dispositivo diferencial, é necessário ter atenção ao seguinte:

• O inversor é compatível com dispositivos diferenciais do tipo B que apresentem uma corrente residual nominal de 300 mA ou superior (para informações sobre a selecção de um dispositivo diferencial de corrente residual, consulte a informação técnica "Critérios para a seleção de um dispositivo diferencial" em www.SMA-Solar.com). Cada inversor no sistema tem de ser conectado à rede elétrica pública através de um dispositivo diferencial próprio.

• Em caso de utilização de dispositivos diferenciais com uma corrente residual nominal < 500 mA, é necessário configurar a corrente residual nominal no inversor ( > Configurar a corrente residual nominal do dispositivo diferencial). Desta forma, o inversor reduz as correntes de fuga operacionais e impede uma activação acidental do dispositivo diferencial.

Categoria de sobretensão:

O produto pode ser utilizado em redes da categoria de sobretensão III ou inferior, de acordo com a IEC 60664-1. Isto significa que o produto pode ser permanentemente ligado ao ponto de ligação à rede num edifício. No caso de instalações com longos caminhos de cabos ao ar livre, é necessário adotar medidas adicionais para redução da categoria de sobretensão IV para a categoria de sobretensão III (ver informação técnica "Proteção contra sobretensão" em www.SMA-Solar.com).

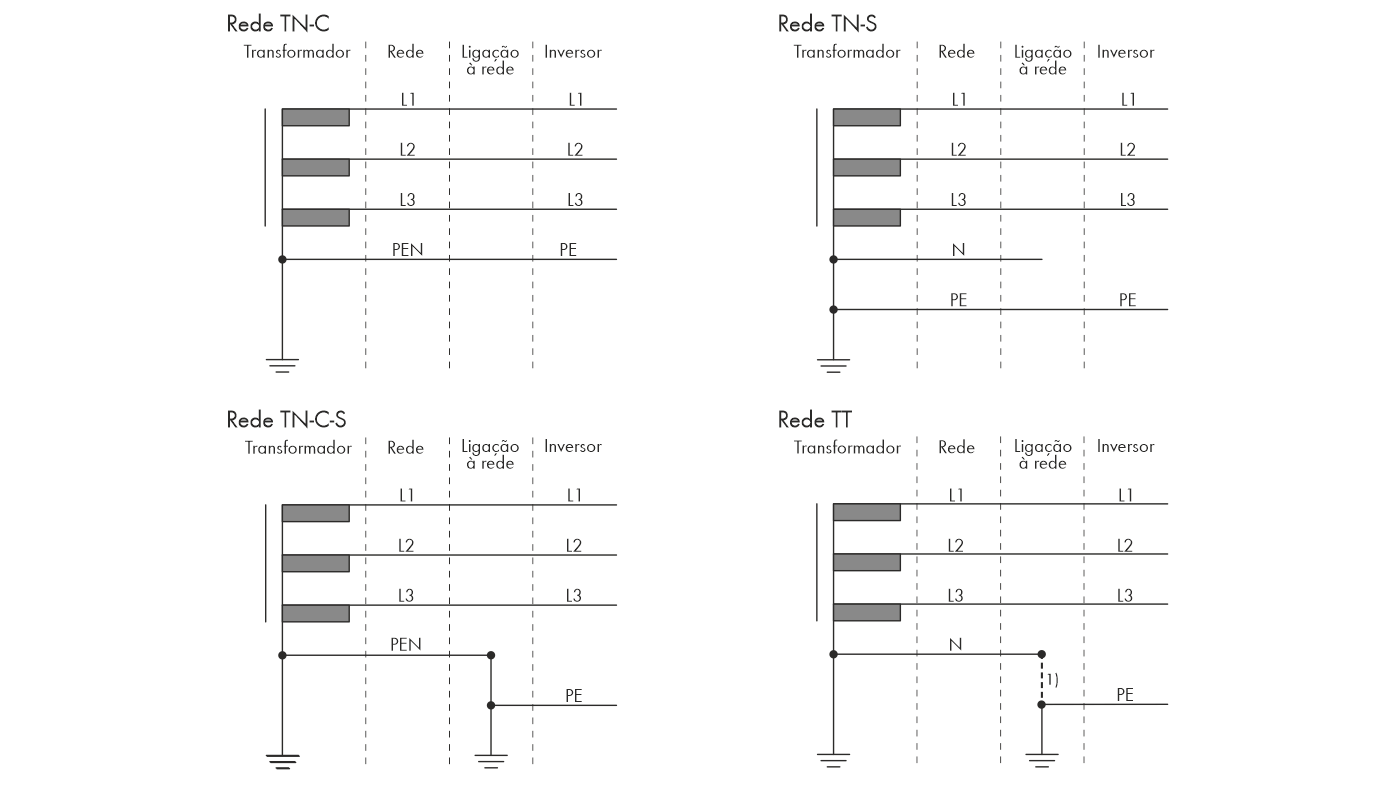

Formas de rede e ligação à terra

As seguintes formas de rede estão aprovadas para a ligação do inversor: TN-C, TN-S, TN-C-S, TT¹⁾. A operação em redes IT ou DELTA IT não é permitida.

¹⁾ É necessário assegurar que a ligação à terra local tem uma ligação de baixa impedância suficiente para a ligação à terra do transformador pois, caso contrário, podem ocorrer diferenças de potencial devido a correntes de fuga operacionais. Para uma operação sem problemas, o potencial de terra no ponto neutro do transformador tem de ser igual ao das conexões do condutor de proteção no inversor. A SMA Solar Technology AG recomenda uma ponte entre N e PE no ponto de ligação à rede para garantir uma operação sem problemas. Uma implementação incorreta da ligação do transformador/da rede em termos de uma ligação à terra de baixa impedância/anulação do ponto neutro pode provocar um defeito do aparelho que não está coberto pelos termos da garantia.
