Requisiti dei cavi CA

• Tipo di conduttore: filo di alluminio e rame

• Diametro esterno: da 35 mm a 48 mm / da 26 mm a 39 mm

• Sezione conduttore PE: 25 mm² a 120 mm²

• Sezione conduttore conduttori esterni e conduttore neutro: 35 mm² a 120 mm²

• Lunghezza di spelatura: 30 mm

• Lunghezza di spelatura: 290 mm

• Il cavo deve essere dimensionato in conformità alle direttive locali e nazionali per il dimensionamento delle linee, che riportano i requisiti della sezione minima del conduttore. Il dimensionamento dei cavi è influenzato da fattori quali corrente nominale CA, tipo di cavo, modalità di posa, ammassamento, temperatura ambiente e perdite di linea massime desiderate (per il calcolo delle perdite di linea, v. il software di progettazione “Sunny Design” a partire della versione 2.0 sul sito www.SMA-Solar.com).

Panoramica della lunghezza richiesta dei conduttori all’interno della AC Connection Unit

Vista interna della Connection Unit CA con dimensioni dei conduttori(Misure in mm/in)

Sezionatore di carico e protezione di linea:

• Per impianti con diversi inverter, è necessario proteggere ciascun inverter con un interruttore automatico trifase dedicato, rispettando la protezione massima consentita ( > Dati tecnici). In questo modo si evita che sul cavo interessato sussista una tensione residua dopo la separazione.

• È necessario proteggere separatamente gli utilizzatori installati fra l’inverter e l’interruttore automatico.

Unità di monitoraggio correnti di guasto:

Per funzionare l’inverter non ha bisogno di un interruttore differenziale esterno. Se le disposizioni locali prevedono un’interruttore differenziale, prestare attenzione a quanto segue:

• L’inverter è compatibile con interruttori differenziali di tipo B, con una corrente di guasto nominale di 300 mA o superiore (per informazioni sulla scelta di un interruttore differenziale v. l’informazione tecnica “Criteri per la scelta degli interruttori differenziali” sul sito www.SMA-Solar.com). Tutti gli inverter nell’impianto devono essere collegati alla rete pubblica mediante un proprio interruttore differenziale.

• Se si utilizzano interruttori differenziali con una corrente di guasto nominale < 500 mA, è necessario impostare la corrente di guasto nominale nell’inverter ( > Impostazione della corrente di guasto nominale dell’interruttore differenziale). In questo modo l’inverter riduce le correnti di guasto legate al funzionamento e impedisce un’attivazione errata dell’interruttore differenziale.

Categoria di sovratensione

Il prodotto può essere utilizzato in reti con categoria di sovratensione III o inferiore secondo la normativa IEC 60664-1. Ciò significa che il prodotto può essere collegato in modo permanente nel punto di connessione alla rete in un edificio. In caso di installazioni con lunghi percorsi dei cavi all’aperto sono necessarie misure aggiuntive per la riduzione della categoria di sovratensione IV alla categoria III (v. l’informazione tecnica “Protezione contro sovratensioni” sul sito www.SMA-Solar.com).

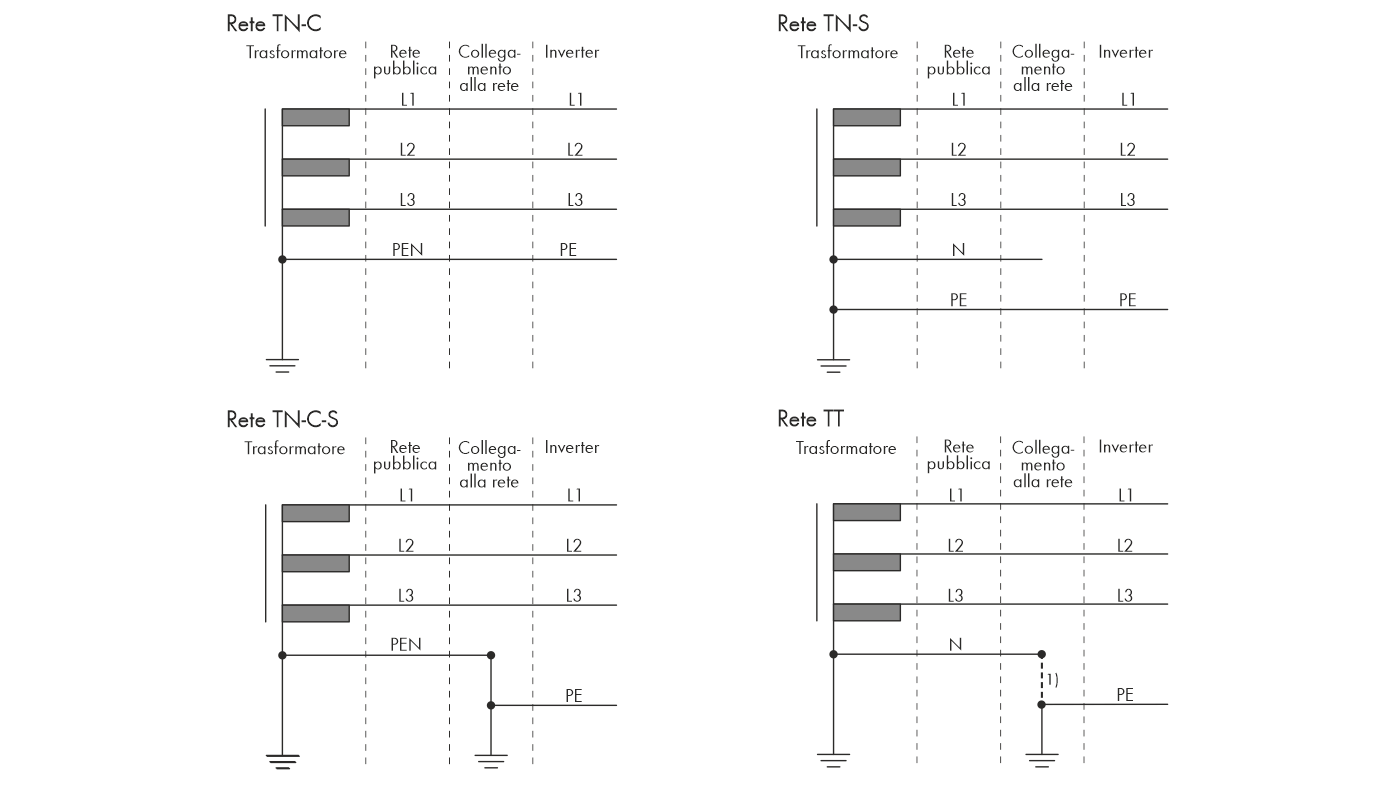

Sistemi di distribuzione e di messa a terra

Per il collegamento dell’inverter sono consentiti i seguenti sistemi di distribuzione: TN-C, TN-S, TN-C-S, TT¹⁾. Non è consentito il funzionamento nelle reti IT o DELTA IT.

¹⁾ È necessario assicurarsi che la messa a terra locale abbia un collegamento a bassa impedenza sufficiente con la messa a terra del trasformatore, poiché altrimenti potrebbero verificarsi differenze di potenziale dovute a correnti di dispersione. Per un funzionamento senza guasti, il potenziale di terra nel punto neutro del trasformatore deve essere uguale a quello del conduttore di protezione PE dell’inverter. SMA Solar Technology AG raccomanda un ponte tra N e il conduttore di protezione PE nel punto di connessione alla rete per garantire il funzionamento senza guasti. Una realizzazione non corretta del collegamento trasformatore/materie prime in relazione a una messa a terra a bassa impedenza del punto neutro può portare a un difetto del dispositivo che non è coperto dai servizi di garanzia.
