Opis produktu

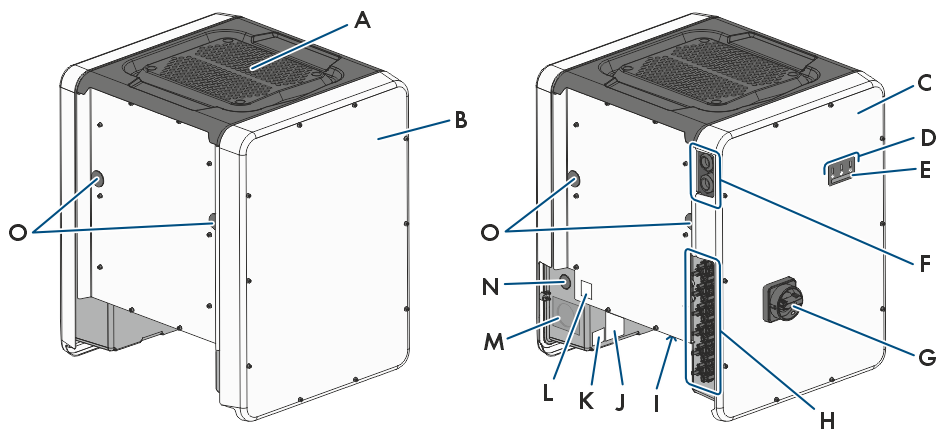

Konstrukcja produktu
|
Pozycja |
Nazwa |
|---|---|
|
A |
Pokrywa |
|
B |
AC-Connection Unit |
|
C |
DC-Connection Unit |
|
D |
Diody LED Diody LED informują o stanie roboczym produktu. |
|
E |
Wyświetlacz (opcja) Do produktu można zamówić wyświetlacz. Wyświetlacz pokazuje aktualne dane eksploatacyjne falownika i zdarzenia lub usterki. |
F | Naklejka z kodem QR do zeskanowania w aplikacji SMA 360°, ułatwiająca połączenie z interfejsem użytkownika za pośrednictwem sieci WLAN (załączona do produktu tylko w przypadku, gdy jest on wyposażony w złącze sieci WLAN). |
|
G |
Przepusty kablowe do kabla komunikacyjnego |
|
H |
Rozłącznik izolacyjny DC |
|
I |
Wtyki DC |
|
J |
Uchwyt wentylatora z 3 wentylatorami |
|
K |
Tabliczka znamionowa Tabliczka znamionowa umożliwia jednoznaczną identyfikację produktu. Tabliczka znamionowa musi znajdować się na produkcie przez cały czas. Na tabliczce znamionowej podane są następujące informacje:
|
|
L |
Dodatkowa naklejka z danymi do rejestracji produktu na Sunny Portal i hasło dostępu do sieci WLAN:
|
|
M |
Otwór w obudowie na podłączenie przewodu AC |
|
N |
Otwór w obudowie do podłączenia dodatkowego przewodu |
|
O |
Otwory w obudowie na uchwyty do przenoszenia |
