דרישות במקום ההתקנה:

• אתר ההתקנה חייב להיות בלתי נגיש לילדים.

• אתר ההתקנה חייב להיות מתאים למשקלו ולמידותיו של המוצר ( > נתונים טכניים).

• אזור ההתקנה יכול להיות חשוף לאור שמש ישיר. עם זאת, קיימת אפשרות שהמוצר עשוי להפחית את ביצועיו כתוצרה מטמפרטורות גבוהות כדי למנוע התחממות יתר.

• אתר ההתקנה צריך להיות נגיש ובטיחותי בכל עת, ללא צורך בעזרים נוספים (למשל פיגומים או במת הרמה). אחרת, פעולות השירות יתאפשרו רק במידה מוגבלת.

• מפסק הזרם הישר של המוצר חייב להיות נגיש תמיד.

• יש לשמור על תנאי האקלים הנדרשים ( > נתונים טכניים).

התקנה נכונה ופסולה:

• יש להתקין את המוצר רק במיקום ראוי. הדבר שומר על המוצר מפני חדירת לחות.

• יש להרכיב את המוצר כך שניתן לקרוא בקלות את האותות של נוריות החיווי.

התקנה נכונה ופסולה

מידות להתקנה:

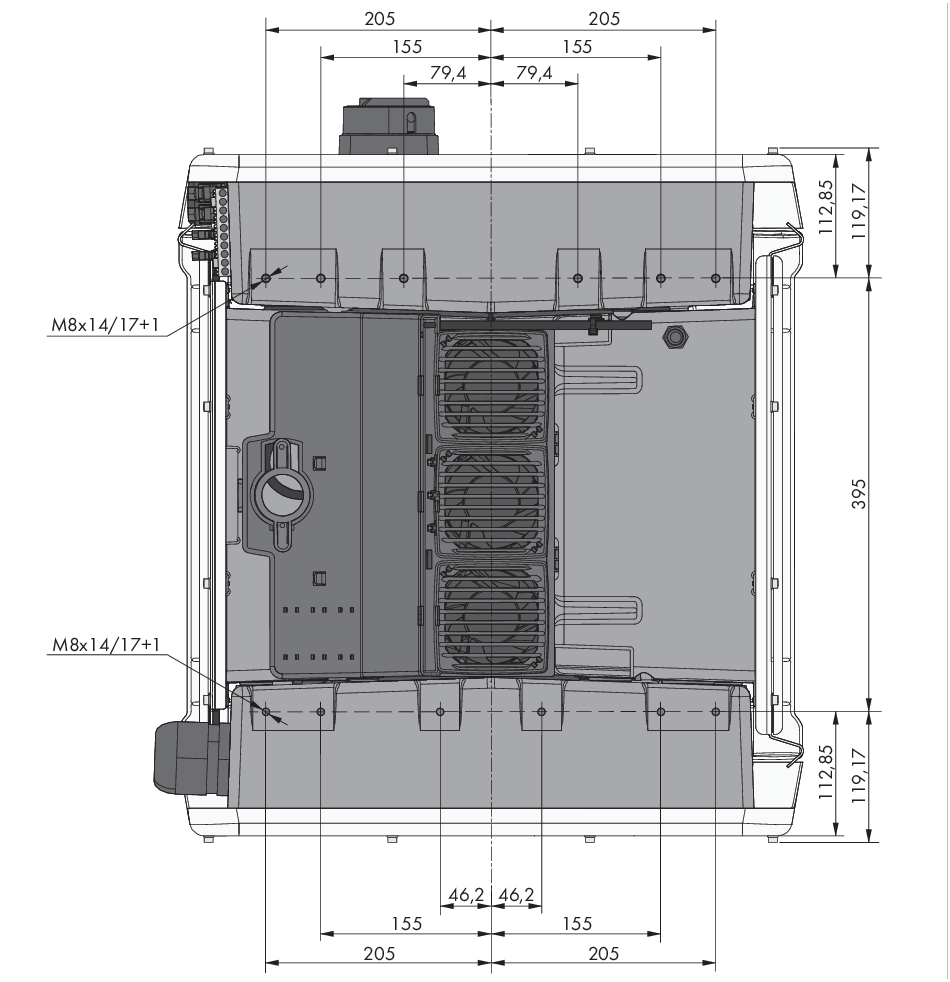

מיקום נקודות החיבור (מידות במ"מ)

הבטחת היציבות:

• כדי להבטיח יציבות בעת התקנה על רגליים או על גבי מסילות, רוחב הרגל או המסילה חייב להיות לכל הפחות 175 מ"מ.

• יש לחבר את הממיר באופן הבא:

  • שיפוע התשתית: < 3°

  • מהירות הרוח (ללא משבי רוח): < 25 m/s

  • גובה הרגליים או המסילה: > 100 מ"מ

• בעת הרכבה על גבי מסילות יש לספק עיגון או משקולת. בעת הרכבה עם מסילות, SMA Solar Technology AG ממליצה לחבר את המסילות למשל אל מסגרת המודול, או לחבר פח אל המסילות אותו ניתן להעמיס באבנים או בשקי חול. פעולה זו תבטיח את היציבות את הממיר.

חיבור הממיר (דוגמאות)

מרחקים מומלצים:

שמירה על המרחקים המומלצים, מבטיחה פיזור נאות של החום. הדבר מונע ירידה בתפוקה כתוצאה מטמפרטורה גבוהה.

• יש להקפיד על המרחקים המומלצים לקצה הגג, לצוהרי גג, לקירות, לממירים או לחפצים אחרים. הדבר מבטיח שניתן יהיה להפעיל בקלות את מפסר הזרם הישר בממיר וניתן יהיה לקרוא בקלות את האותות של נוריות החיווי.

• לביצוע פעולות שירות, SMA Solar Technology AG ממליצה לשמור מרחק מספיק מקירות, ממירים או חפצים אחרים מכל ארבעת הצדדים של הממיר. אחרת, פעולות השירות יתאפשרו רק במידה מוגבלת.

• אם מותקנים מספר ממירים באזורים עם טמפרטורת סביבה גבוהה, יש להגדיל את המרחקים בין הממירים ולדאוג לזרימה מספקת של אוויר צח.

מרחקים מומלצים בעת שימוש במערכת ההתקנה האוניברסלית (UMS_KIT-10).

בעת השימוש במערכת ההתקנה האוניברסלית (UMS_KIT-10) ניתן לסטות מן המרחקים המומלצים.

מרחקים מומלצים (מידות במ"מ)
