安裝要求
安裝位置的要求：
警告
火災或爆炸有生命危險
儘管進行了縝密的設計，電氣設備仍可能會引起火災。這可能會導致重傷甚至死亡。
- 請勿將本產品安裝在具有高度易燃材料或氣體的區域。
- 請勿將本產品安裝在可能會發生爆炸的環境中。
-
安裝位置必須是兒童無法觸及之處。
-
安裝位置必須適合產品 ( > 技術資料) 的重量和尺寸。
-
安裝位置允許選擇在陽光直射的區域內。但是產品可能會由於高溫的原因而降低其輸出功率以避免過熱。
-
安裝位置應該始終自由且安全地到達，完全不需要任何輔助設備（例如鷹架或升降平台）。未滿足這些條件可能會限制維修。
-
產品的直流負載斷路開關必須能夠隨時不受任何阻礙地操作。
必須滿足所有環境條件( > 技術資料)。
允許的安裝位置和禁止的安裝位置：
本產品只能安裝在允許的位置。這樣就可以確保不會有濕氣進入產品。
本產品的安裝方式應確保可以輕鬆讀取 LED 信號。
允許的安裝位置和禁止的安裝位置
安裝尺寸：
注意
使用過長的螺栓裝配型材導軌會損壞機箱
固定支腳和型材導軌時，鑽孔的最大螺紋深度是 17 mm。如果所用螺栓的長度超過螺紋深度，會導致鑽孔破裂並損壞機箱。
- 當選擇用於固定型材導軌的螺栓時，注意螺紋深度是 14 mm ~ 17 mm 並保證螺栓長度不要超過螺紋深度。

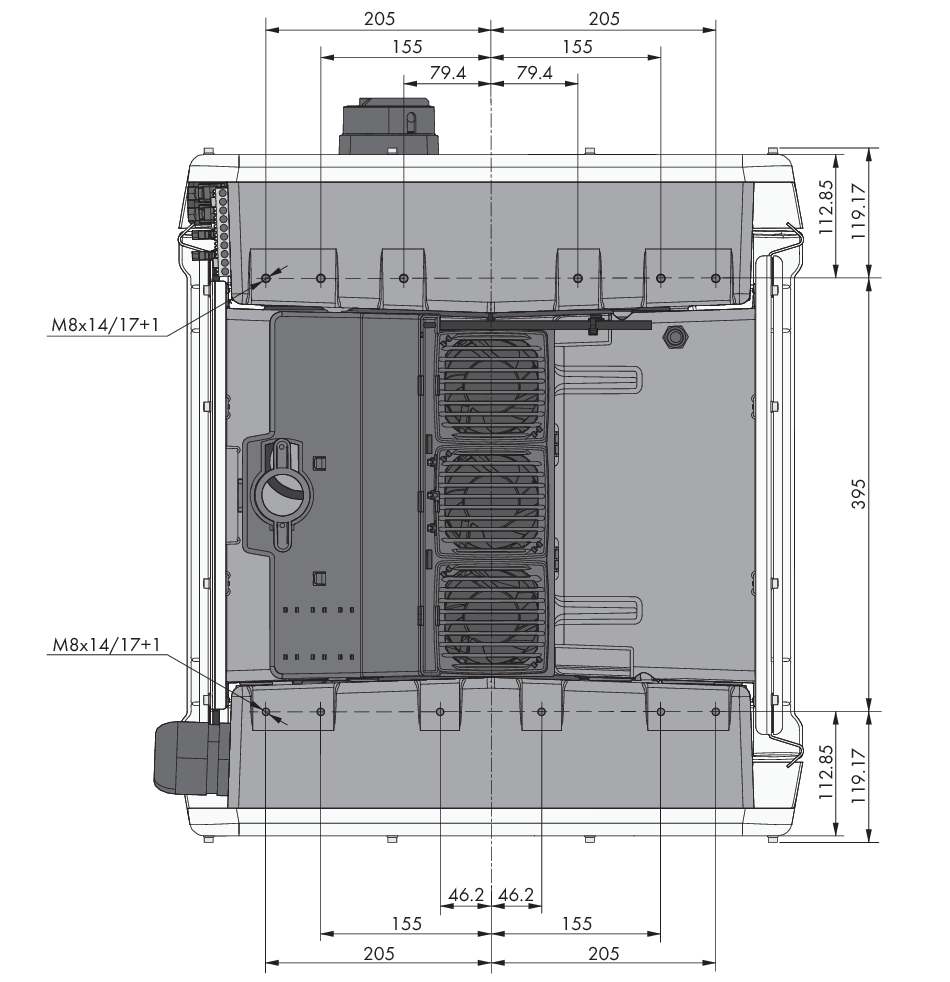

錨點的位置（尺寸單位：mm）
結構穩定性：
若將產品安裝在支腳或者型材導軌上，一個支腳或一條型材導軌的寬度必須至少為 175 mm 以確保結構穩定性。
在以下條件下逆變器必須透過附件裝配：
支撐表面傾斜度 < 3
風速（無陣風） < 25 m/s
支腳或型材軌道的高度 > 100 mm
若透過型材軌道進行安裝，則裝載時需要使用附件或者固定裝置。使用型材導軌安裝時，SMA Solar Technology AG 建議用螺栓固定型材導軌，例如固定在模組框架的型材上，或在型材導軌上附加一塊金屬板（可以透過石塊或沙袋增加其重量）。這可確保逆變器牢固固定。
逆變器的附件（範例）
推薦間隙：
如果保持所建議的間隙，就能確保獲得足夠的散熱。這樣就能防止由於溫度過高而導致功率降低。
-
與屋頂邊緣、天窗、牆壁以及其他逆變器或物體保持所建議的間隙。這確保了能夠方便地操作逆變器上的直流負載斷路開關，並且方便讀取 LED 信號。
-
針對可能需要採取的服務措施，SMA Solar Technology AG 建議確保逆變器殼體的所有四個面均與牆壁、其他逆變器或物體保持足夠的距離。未滿足這些條件可能會限制維修。
-
如果在環境溫度較高的區域安裝多個產品，請增加產品之間的間距，並確認有新鮮空氣的充足通風。
使用通用安裝系統 (UMS_KIT-10) 時建議保持的間隙
使用通用安裝系統 (UMS_KIT-10) 時可能會偏離所建議的間隙。
推薦間隙（尺寸單位：mm）
