A felszerelés feltételei

A felszerelési hellyel szembeni követelmények:

FIGYELMEZTETÉS

Életveszély tűz vagy robbanás miatt

A gondos gyártás ellenére az elektromos készülékek esetében tűz keletkezhet. Ez súlyos sérülésekhez vagy halálhoz vezethet.

  1. A terméket nem szabad olyan területen felszerelni, ahol rendkívül gyúlékony anyagok vagy éghető gázok találhatók.
  2. A terméket nem szabad robbanásveszély légkörben felszerelni.

  • A szerelési hely gyermekek számára nem lehet hozzáférhető.

  • A felszerelés helyét a termék súlyának és méreteinek megfelelően kell kiválasztani ( > Műszaki adatok).

  • A szerelési helyet érheti közvetlen napsugárzás. Mégis előfordulhat, hogy a termék a túl magas hőmérsékletek miatt csökkentett teljesítménnyel működik, hogy megelőzze a túlmelegedést.

  • Ha a felszerelési helyhez kiegészítő segédeszközök (pl. állványok vagy emelőpadok) nem állnak rendelkezésre mindig gondoskodjon a szabad és biztonságos hozzáférésről. Ellenkező esetben az esetleges szervizmunkák csak részben végezhetők el.

  • A termék DC terhelés-leválasztó kapcsolójának mindig hozzáférhetőnek kell lennie.

  • A klímából adódó feltételek betartása kötelező ( > Műszaki adatok).

Engedélyezett és nem engedélyezett szerelési pozíciók:

  • A terméket csak engedélyezett pozícióban szabad felszerelni. Így biztosítható, hogy nem jut be nedvesség a termékbe.

  • A terméket úgy kell felszerelni, hogy a LED-jelzéseket gond nélkül le lehessen olvasni.

436392588

Engedélyezett és nem engedélyezett szerelési pozíciók

Méretek a szereléshez:

FIGYELEM

A ház sérülése a profilsínek rögzítésére használt túl hosszú csavarok miatt

A furatok max. menetmélysége a lábak és profilsínek rögzítéséhez: 17 mm. A menetmélységét túllépő csavarok használatakor a furatok kitörnek, és a ház megsérül.

  1. A profilsínek rögzítésére szolgáló csavarok kiválasztásakor vegye figyelembe a 14 mm-től 17 mm-ig menetmélységet, és ügyeljen arra, hogy a menetmélységét ne lépje túl.

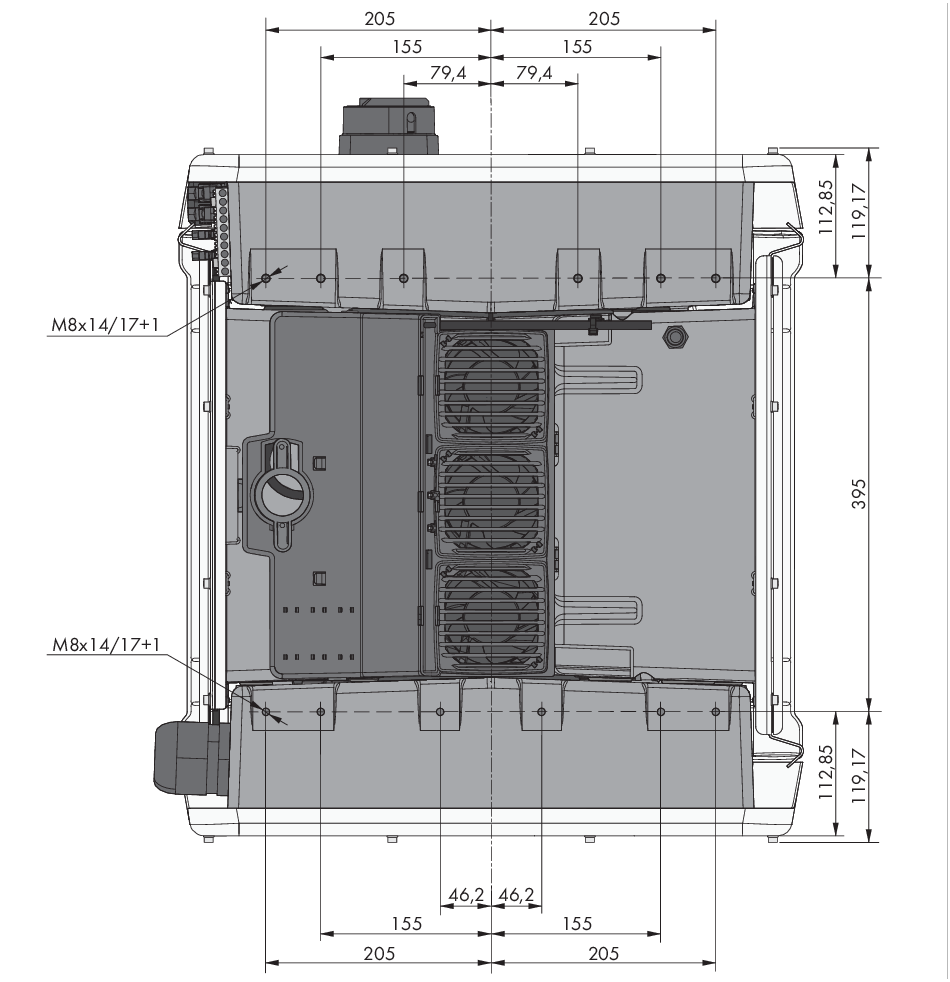

4285119756

A rögzítési pontok pozíciója (mm-ben megadott méretek)

Stabilitás:

  • A stabilitás biztosítása érdekében lábakkal vagy profilsínekkel való felszerelés esetén a lábak vagy profilsínek szélessége min. 175 mm legyen.

  • Az invertert a következő esetekben rögzíteni kell:

    • A talaj esése: < 3°

    • Szélsebesség (széllökések nélkül): < 25 m/s

    • A lábak vagy profilsínek magassága: > 100 mm

  • Profilsínekkel való felszerelés esetén mindig szükséges a rögzítés vagy egy nehezék. Profilsínekkel való felszerelés esetén az SMA Solar Technology AG azt javasolja, hogy csavarozza a profilsíneket pl. a modulkeret profiljához, vagy szereljen egy lemezt a profilsínekre, amelyet kövekkel vagy homokzsákokkal rögzíteni lehet. Ezáltal biztosított, hogy az inverter rögzítetten áll.

2771853324

Az inverter rögzítése (példák)

Ajánlott távolságok:

Az ajánlott távolságok betartásával megfelelő hőelvezetés biztosítható. Ezáltal megakadályozható a túl magas hőmérséklet miatti teljesítménycsökkenés.

  • A tetőszélektől, felső ablakoktól, falaktól és a többi invertertől vagy tárgytól való ajánlott távolságokat be kell tartani. Ezáltal biztosított, hogy a DC terhelés-leválasztó kapcsolót az inverteren gond nélkül be lehet kapcsolni, és a LED-jeleket akadály nélkül le lehet olvasni.

  • Az esetleges szervizfeladatok esetére az SMA Solar Technology AG azt javasolja, hogy az inverter mind a 4 házoldalán elegendő szabad helyet hagyjon a falakhoz, további inverterekhez és tárgyakhoz képest. Ellenkező esetben nem végezhetők el megfelelően a szervizmunkák.

  • Amennyiben több terméket kell felszerelni magas környezeti hőmérsékletű területen, növelje a termékek közötti távolságot, és gondoskodjon elegendő friss levegőről.

Ajánlott távolságok univerzális szerelőrendszer (UMS_KIT-10) esetén

Az univerzális szerelőrendszer (UMS_KIT-10) használata esetén eltérhet az ajánlott távolságoktól.

498136972

Ajánlott távolságok (mm-ben megadott méretek)
