גרסאות חיבור
עליך לבצע את החיבור בהתאם למצב ההפעלה.
|
מצב הפעלה |
גרסת חיבור |
|---|---|
|
Fault indication (FltInd) |
שימוש בממסרים הרב-תכליתיים כמגע לחיווי תקלה |
|
Selfs-consumption (SelfCsmp) |
בקרת צרכנים דרך ממסרים רב-תכליתיים או טעינת מצברים בהתאם להספק |
|
Control via communication (ComCtl) |
בקרת צרכנים דרך ממסרים רב-תכליתיים או טעינת מצברים בהתאם להספק |
|
Battery bank (BatCha) |
בקרת צרכנים דרך ממסרים רב-תכליתיים או טעינת מצברים בהתאם להספק |
|
Fan control (FanCtl) |
חיבור מאוורר חיצוני (ראה תיעוד מאוורר) |
|
Switching status grid relay (GriSwCpy) |
חיווי מצב המיתוג של ממסר הרשת |
שימוש בממסרים הרב-תכליתיים כמגע לחיווי תקלה
ניתן להשתמש בממסר הרב-תכליתי כמגע לחיווי תקלות , ולהציג או לדווח על תקלה או פעולה תקינה של הממיר באמצעות מכשיר תצוגה מתאים. במידת הצורך, ניתן לחבר מספר ממירים למחוון תקלה או מחוון פעולה אחד.
תרשים חיווט עם מספר ממירים בחיבור למחוון מצב, ותרשים חיווט בעת חיבור למחוון תקלה (דוגמה)
בקרת צרכנים דרך ממסרים רב-תכליתיים או טעינת מצברים בהתאם להספק
הממסר הרב-תכליתי יכול לבצע בקרה על הצרכנים או על טעינת המצברים בהתאם להספק. לשם כך נדרש נתיך מגן (K1) המחובר אל הממסר הרב-תכליתי. נתיך המגן (K1) משמש להפעלה ולכיבוי של זרם ההפעלה של הצרכן. אם ברצונך להטעין מצברים בהתאם להספק הזמין, המגע יפעיל או יבטל את הטעינה של המצברים.
תרשים חיווט בעת חיבור לבקרת צרכנים או לטעינת מצברים תלויית הספק
חיווי מצב המיתוג של ממסר הרשת
הממסר הרב-תכליתי יכול לשדר אות למפעיל הרשת ברגע שמבוצע מעבר לרשת הציבורית. לשם כך כל הממסרים הרב-תכלייתים צריכים לשנות מצב בו-זמנית.

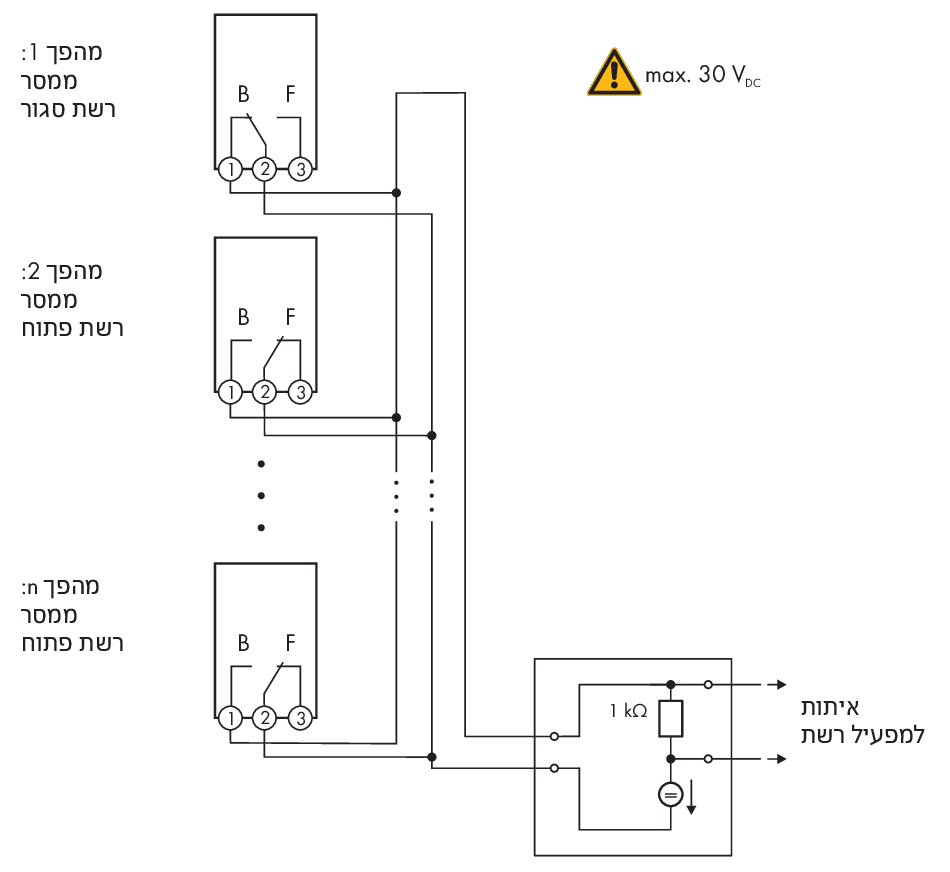

תרשים החיווט להעברת מצב המיתוג של ממסר הרשת (דוגמה)
