Netzwerkkabel anschließen
GEFAHR
Lebensgefahr durch Stromschlag bei Überspannungen und fehlendem Überspannungsschutz
Überspannungen (z. B. im Falle eines Blitzschlags) können durch fehlenden Überspannungsschutz über die Netzwerkkabel oder andere Datenkabel ins Gebäude und an andere angeschlossene Geräte im selben Netzwerk weitergeleitet werden. Das Berühren spannungsführender Teile oder Kabel führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag.
- Sicherstellen, dass alle Geräte im selben Netzwerk in den bestehenden Überspannungsschutz integriert sind.
- Bei Verlegung der Netzwerkkabel im Außenbereich sicherstellen, dass beim Übergang der Netzwerkkabel vom Produkt im Außenbereich zum Netzwerk im Gebäude ein geeigneter Überspannungsschutz vorhanden ist.
- Die Ethernet-Schnittstelle des Produkts ist als "TNV-1" klassifiziert und bietet einen Schutz gegen Überspannungen bis 1,5 kV.
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
Netzwerkkabel ( > Anforderungen an Netzwerkkabel)
Bei Bedarf: Feldkonfektionierbare RJ45-Steckverbinder mit Metallgehäuse
Vorgehen:
- Das Produkt spannungsfrei schalten ( > Produkt spannungsfrei schalten).
- Bei Verwendung selbstkonfektionierbarer Kabel die RJ45-Steckverbinder konfektionieren und am Kabel anschließen (siehe Dokumentation der Steckverbinder).
- Für jedes Kabel eine Muffe zur Befestigung der Kabelrohre an der Anschlussplatte befestigen.
- Jedes Kabel durch eine Muffe in der Anschlussplatte bis zu den Netzwerkbuchsen führen. Dabei jedes Kabel nach Verlegeplan verlegen und an den Halterungen befestigen.

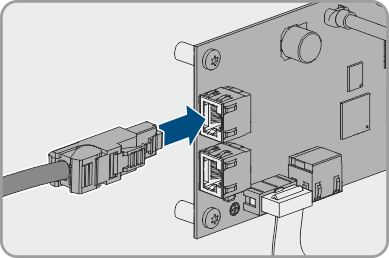

- Den RJ45-Stecker des Kabels in eine der Netzwerkbuchsen der Kommunikationsbaugruppe stecken.
- Durch leichtes Ziehen am Kabel sicherstellen, dass der RJ45-Stecker fest sitzt.
- Wenn das Produkt im Außenbereich montiert ist, Überspannungsschutz für alle Komponenten im Netzwerk installieren.
- Das andere Ende des Netzwerkkabels entweder direkt an das lokale Netzwerk anschließen (z. B. über einen Router) oder alle vorhandenen Stromrichter in der Anlage in Linientopologie miteinander verbinden und den ersten oder letzten Stromrichter in der Linie an das lokale Netzwerk anschließen.
