Produktanschlüsse trennen

Fachkraft

Um das Produkt nach Ablauf seiner Lebensdauer vollständig außer Betrieb zu nehmen, zunächst alle Anschlüsse vom Produkt trennen.

Vorgehen:

  1. Das Produkt spannungsfrei schalten Wechselrichter spannungsfrei schalten.
    2. 4903962124

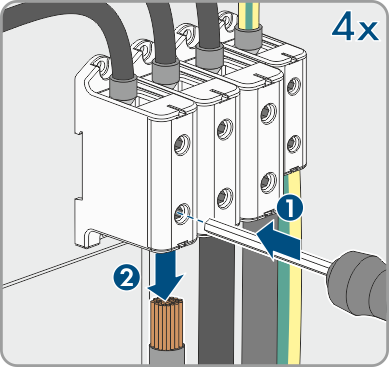

  2. Das AC-Kabel aus dem Wechselrichter entfernen. Dazu die Schrauben der Anschlussklemmen L1, L2 und L3 herausdrehen (SW8) und die Schraube der Anschlussklemme herausdrehen (SW5).
    3. 4904063116

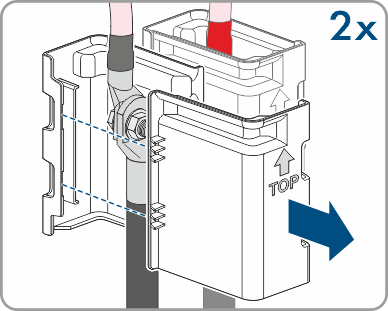

  3. Die Berührungsschutzelemente von den Kabelschuhen für den DC-Anschluss entfernen. Dazu die seitlichen Bügel entriegeln.
    4. 4904063500

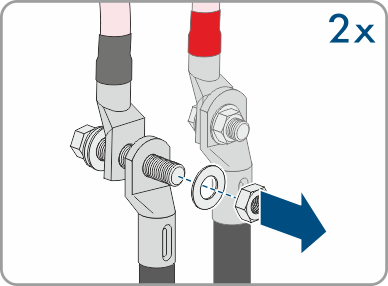

  4. Die Verbindung der DC-Kabel entfernen. Dazu die Sechskantmuttern lösen und die Kombi-Sechskantschrauben entfernen (SW16).
    5. 11192444684

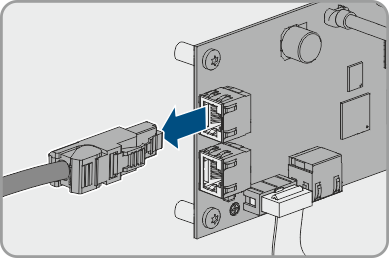

  5. Die Netzwerkkabel aus den Netzwerkbuchsen entfernen.
  6. Alle Kabelrohre von der Anschlussplatte entfernen. Dazu die Muffen von innen aus den Öffnungen herausdrehen.
    7. 5453376268

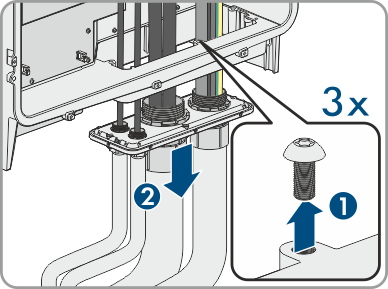

  7. Anschlussplatte demontieren. Dazu die 3 Schrauben herausdrehen (TX40).
    8. 11192143756
  8. Den Gehäusedeckel aufsetzen. Dabei müssen die beiden Führungsbolzen am Gehäusedeckel in die Führungsöffnungen am Gehäusedeckel hineingleiten.
    9. 11192144140
  9. Sicherstellen, dass der Deckel gerade auf dem Gehäuse sitzt.
    10. 11192144524
  10. Den Gehäusedeckel gegen das Gehäuse gedrückt halten und Schraube festdrehen (Innensechskant SW8, Drehmoment: 18 Nm).
    11. 11192144908
  11. Die Abdeckkappe auf die Schraube im Gehäusedeckel aufsetzen.
  12. Das Produkt demontieren ( > Produkt demontieren).
