AC-Kabel anschließen
Fachkraft
Voraussetzungen:
Ein geeigneter Mittelspannungstransformator muss vorhanden sein. Bei SHP 100-21 ist je nach vor Ort geltenden Normen und Anschlussbedingungen ein Mittelspannungstransformator nicht zwingend erforderlich.
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
Schutzfett (nur bei Leitern aus Aluminium)
Vorgehen:
- Sicherstellen, dass der AC-Leitungsschutzschalter ausgeschaltet und gegen Wiedereinschalten gesichert ist.
- Falls nötig, das Kabel kürzen.
- Das Kabel abmanteln.
- Die Adern jeweils 30 mm (1,2 in) abisolieren.
- Vorhandene Kabelreste aus dem Produkt entfernen.

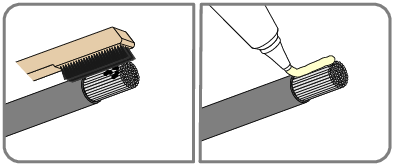

- Bei Leitern aus Aluminium: Gegebenenfalls vorhandene Oxidschicht entfernen und Schutzfett auf die Leiter auftragen.

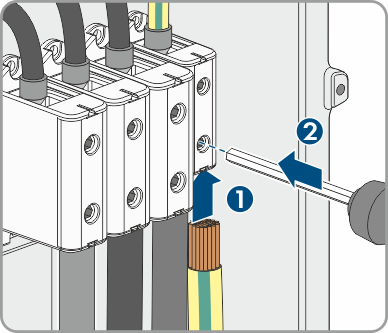

- PE entsprechend der Beschriftung an die Anschlussklemme anschließen. Dazu den Leiter bis zum Anschlag in die Anschlussklemme führen und die Schraube der Anschlussklemme anziehen (SW5, Drehmoment bei Leiterquerschnitt 10 mm² bis 50 mm²: 12 Nm, Drehmoment bei Leiterquerschnitt 1/0 AWG bis 6 AWG: 10 Nm (90 in-lb)).
- L1, L2 und L3 entsprechend der Beschriftung an die Anschlussklemmen anschließen. Dazu jeden Leiter bis zum Anschlag in die dazugehörige Anschlussklemme führen und die Schraube der Anschlussklemme anziehen (SW8, Drehmoment bei Leiterquerschnitt 50 mm² bis 95 mm²: 20 Nm, Drehmoment bei Leiterquerschnitt 120 mm² bis 150 mm²: 30 Nm, Drehmoment bei Leiterquerschnitt 300 kcmil bis 1 AWG: 24 Nm (216 in-lb)).
- Sicherstellen, dass die Anschlussklemmen mit den richtigen Leitern belegt sind.
- Sicherstellen, dass alle Leiter fest sitzen.
