Montage und Anschluss vorbereiten

Fachkraft

GEFAHR

Lebensgefahr durch Stromschlag beim Berühren spannungsführender Kabel

An den AC- und DC-Kabeln liegen hohe Spannungen an. Das Berühren spannungsführender Kabel führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag.

  1. Keine freiliegenden spannungsführenden Teile oder Kabel berühren.
  2. Den AC-Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.
  3. Die PV-Module über eine externe DC-Lasttrenneinrichtung vom Wechselrichter trennen (z. B. über einen PV-Anschlusskasten mit Lasttrennschalter). Dazu den DC-Lasttrennschalter ausschalten und gegen Wiedereinschalten sichern.
  4. Sicherstellen, dass alle Kabel, die angeschlossen werden sollen, spannungsfrei sind.
  5. Bei allen Arbeiten am Produkt geeignete persönliche Schutzausrüstung tragen.

Vorgehen:

  1. Position für die Montagehalter markieren.
    2. 4423257100

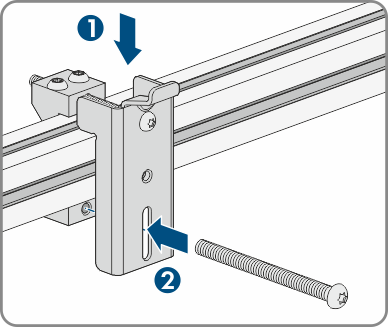

  2. Jeden Montagehalter auf die Profilschiene hängen und die Schraube einsetzen (M8x105).
  3. Alle 4 Schrauben von jedem Montagehalter handfest anziehen (TX40).
  4. Korrekte Position der Montagehalter durch Einhängen der Montageschablone sicherstellen. Wenn die Position nicht korrekt ist, die Montagehalter in die korrekte Position bringen.
  5. Alle 4 Schrauben von jedem Montagehalter fest anziehen (TX40, Drehmoment: 12 Nm ± 2 Nm (106 in-lb ± 17,7 in-lb)).
  6. Die Montageschablone in die Montagehalter einhängen.
  7. Die Kabelrohre anhand der Montageschablone ausrichten und gegebenenfalls kürzen. Dabei die Tiefe des Produkts von 400 mm (15,8 in) beachten.
    8. 5085863308

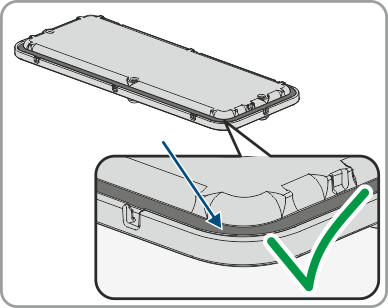

  8. An der Anschlussplatte sicherstellen, dass die Dichtung vorhanden und unbeschädigt ist.
    9. 4497888524

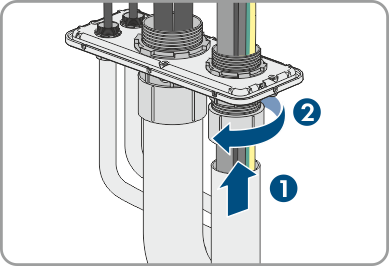

  9. Die Muffen zur Befestigung der Kabelrohre an der Anschlussplatte befestigen.
    10. 4497888908
  10. Die Kabel durch die Muffen in der Anschlussplatte führen und die Anschlussplatte anhand der Montageschablone ausrichten.
  11. Die Montageschablone entfernen.
  12. Produkt montieren Produkt montieren.

    Sehen Sie dazu auch:

    Schwerpunkt
    Produkt montieren
