Conecte el interruptor para el funcionamiento de corriente de emergencia.

Material adicional necesario (no incluido en el contenido de la entrega):

  • 1 interruptor convencional

Procedimiento:

  1. Conecte el cable de conexión al interruptor (consulte las instrucciones del interruptor).
  2. Desconecte el inversor de la tensión .
  3. Retire el tapón obturador de la abertura en la carcasa para la conexión en el relé multifunción y el interruptor para el funcionamiento de corriente de emergencia.
    4. 14313622412

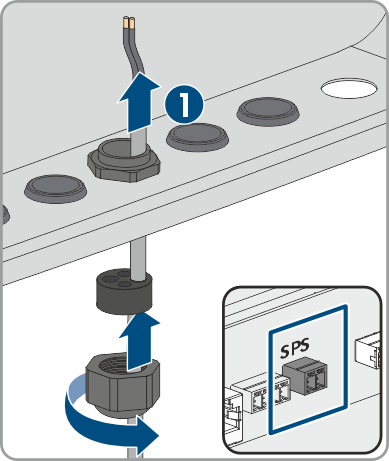

  4. Coloque el racor atornillado para cables M32x1,5 con manguito protector de cuatro orificios para las conexiones de comunicación en la abertura en la carcasa para la conexión en el relé multifunción y el interruptor para el funcionamiento de corriente de emergencia y apriételo por dentro con la contratuerca.
  5. Desenrosque la tuerca de unión del racor atornillado para cables y pásela por el cable.
  6. Saque el manguito protector de cuatro orificios del racor atornillado para cables.
    7. 14313622796

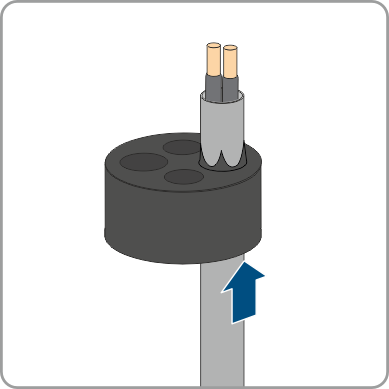

  7. Inserte el cable en una boquilla de paso adecuada del manguito protector de cuatro orificios. Para ello, atraviese el lado cerrado de la boquilla de paso.
    8. 14313623180
  8. Presione el manguito protector de cuatro orificios junto con el cable para introducirlo en el racor atornillado para cables y pase el cable por la ranura SPS del módulo de comunicación.
  9. Pele 20 mm del cable.
  10. Pele los conductores 6 mm.
    11. 14290765580

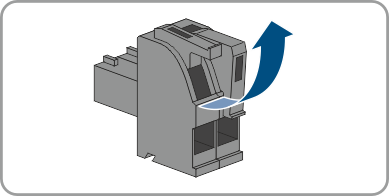

  11. Desbloquee las entradas conductoras del conector de 2 polos suministrado.
    12. 14290782732
  12. Conecte los conductores al conector de 2 polos suministrado. Inserte los conductores en las entradas conductoras y bloquéelas. Preste atención a la asignación del conector.
    13. 14290794124
  13. Retire la cubierta del módulo de comunicación.
    14. 14290783116
  14. Inserte el conector de 2 polos en el conector hembra SPS del módulo de comunicación. Preste atención a la asignación de patillas.
  15. Asegúrese de que el conector esté bien fijo.
  16. Asegúrese de que todos los conductores estén conectados correctamente.
  17. Asegúrese de que los conductores estén bien fijos en los puntos de embornaje.
  18. Apriete la tuerca de unión del racor atornillado para cables con la mano.

    Para más información...:

    Conexión de la red pública
    Conecte la toma de pared para el funcionamiento de corriente de emergencia.
