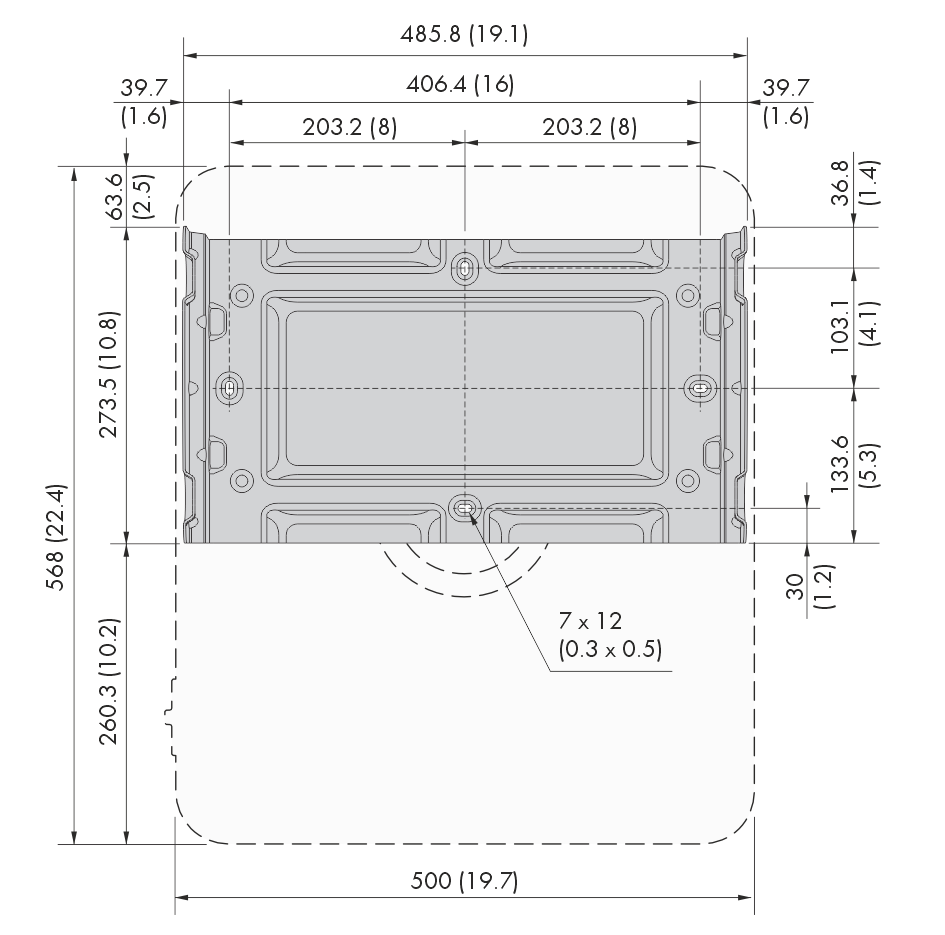

Dimensiones para el montaje SBSE3.6-50 / SBSE4.0-50 / SBSE5.0-50 / SBSE6.0-50
Posición de los puntos de fijación (medidas en mm (in))
Para más información...:
Montaje del inversor
Posiciones de montaje permitidas y no permitidas
Dimensiones para el montaje SBSE8.0-50 / SBSE9.9-50
