Conexión del cable de red
Especialista
La siguiente acción describe cómo conectar el inversor a la red local y al SMA Energy Meter o al Sunny Home Manager. Si hay varios inversores en el sistema, el SMA Energy Meter debe conectarse al inversor que se configure como System Manager.
PELIGRO
Peligro de muerte por descarga eléctrica en caso de sobretensión y si no hay protección contra sobretensión
Si no hay una protección contra sobretensión, las sobretensiones (por ejemplo, en caso de que caiga un rayo) pueden transmitirse a través del cable de red o de otros cables de datos al edificio y a otros equipos conectados a la misma red. El contacto con componentes conductores de tensión o cables puede causar la muerte o lesiones mortales por descarga eléctrica.
- Asegúrese de que todos los equipos de la misma red así como la batería estén integrados en la protección contra sobretensión existente.
- En caso de instalar cables de red u otros cables de datos a la intemperie, asegúrese de que en el paso de los cables del inversor o de la batería desde el exterior al edificio haya una protección contra sobretensión adecuada.
- La interfaz ethernet del inversor está clasificada como “TNV-1” y protege contra sobretensiones de hasta 1,5 kV.
El cable de red y el interruptor de parada rápida utilizan el mismo racor atornillado para cables.
Si es necesario conectar un interruptor de parada rápida, inserte los cables de red junto con el cable de conexión del interruptor de parada rápida en el manguito protector e introdúzcalos en el inversor.
Material adicional necesario (no incluido en el contenido de la entrega):
Cables de red Requisitos del cable de red
En caso necesario: conector de enchufe RJ45 ajustable in situ
Procedimiento:
- Desconecte el inversor de la tensión .
- Retire el tapón obturador de la abertura en la carcasa para la conexión de los cables de red.
- Si la cubierta sigue montada en el módulo de comunicación, retírela.

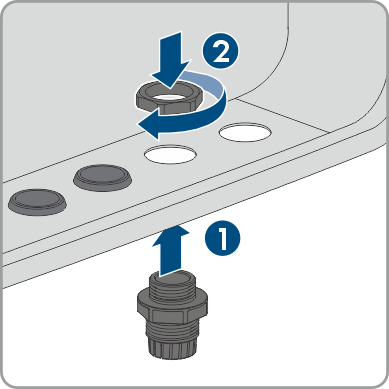

- Coloque el racor atornillado para cables M32x1,5 con manguito protector de cuatro orificios para las conexiones de comunicación en la abertura en la carcasa para la conexión de los cables de red y apriételo por dentro con la contratuerca.

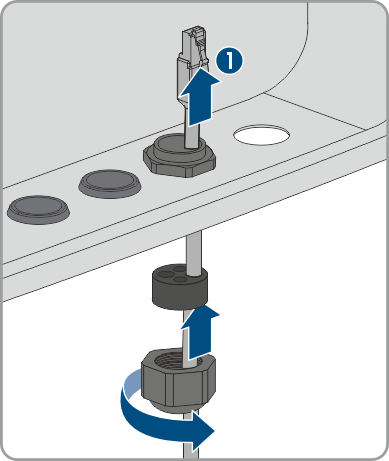

- Desenrosque la tuerca de unión del racor atornillado para cables y pásela por cada cable de red.
- Saque el manguito protector de cuatro orificios del racor atornillado para cables.
- Corte con un cúter una boquilla de paso adecuada para cada cable de red en el manguito protector de cuatro orificios.
- Introduzca cada cable de red en una abertura en la carcasa.
- Introduzca el manguito protector de cuatro orificios en el racor atornillado para cables presionándolo e introduzca cada cable de red en una hembrilla de red.
- Si utiliza un cable de red que puede confeccionar el propio usuario, prepare el conector de enchufe RJ45 y conéctelo al cable de red (consulte la documentación del conector de enchufe).
- Conecte cada cable de red a una de las hembrillas de red LAN-1 y LAN-2. Al hacerlo, asegúrese de que el cable de red no pueda entrar en contacto con el cable de CA.
- Tire ligeramente del cable de red para asegurarse de que esté bien instalado.
- Si quiere integrar el inversor en una red local, conecte a la red local el otro extremo de un cable de red (p. ej., a través de un rúter).
- Para conectar el inversor a un SMA Energy Meter o a un SMA Home Manager, conecte el otro extremo del cable de red al SMA Energy Meter o al Sunny Home Manager. Al hacerlo, tenga en cuenta que siempre debe conectarse un SMA Energy Meter al inversor que se configure como System Manager.
- Apriete la tuerca de unión del racor atornillado para cables con la mano.
