Comprobar la ausencia de tensión en el inversor
Especialista
Antes de efectuar cualquier trabajo en el inversor, desconéctelo siempre de la tensión tal y como se describe en este capítulo. Siga siempre el orden indicado.
ADVERTENCIA
Peligro de muerte por descarga eléctrica en caso de daño irreparable en un equipo de medición por una sobretensión
Una sobretensión puede dañar un equipo de medición y provocar que exista tensión en la carcasa del equipo de medición. Tocar la carcasa del equipo de medición bajo tensión puede causar la muerte o lesiones mortales por descarga eléctrica.
- Utilice únicamente equipos de medición cuyos rangos de medición estén diseñados para las tensiones máximas de CA y CC del inversor.
- Utilizar únicamente equipos de medición cuyos rangos de medición estén diseñados para la tensión de CC máxima de la batería.
Requisito:
La tapa de la carcasa debe haberse retirado ( > Retire la tapa de la carcasa).
Procedimiento:

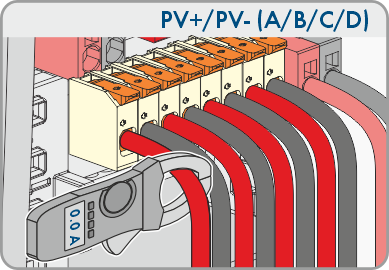

- Con una pinza amperimétrica, compruebe que no haya corriente en ninguno de los conductores de CC de los módulos fotovoltaicos.

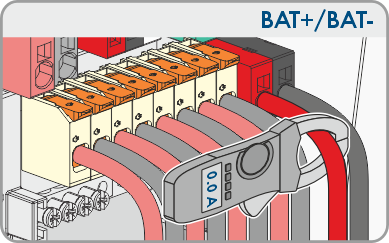

- Con una pinza amperimétrica, compruebe que no haya corriente en ninguno de los conductores de CC de la batería.
- Anote las posiciones de las cajas de bornes para la conexión de los módulos fotovoltaicos.

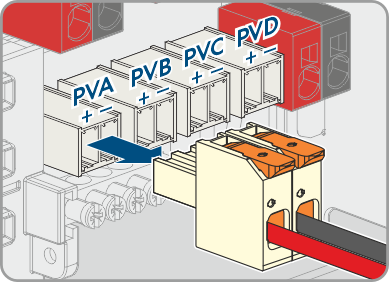

- Retire de las ranuras las cajas de bornes para la conexión de los módulos fotovoltaicos.

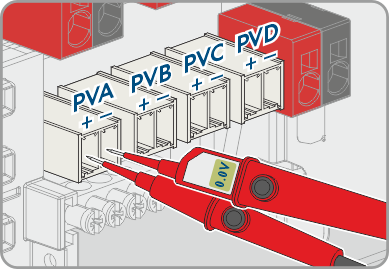

- Determine la ausencia de tensión en las ranuras PVA, PVB, PVC y, si procede, PVD entre PV+ y PV- respectivamente con un detector de tensión adecuado.

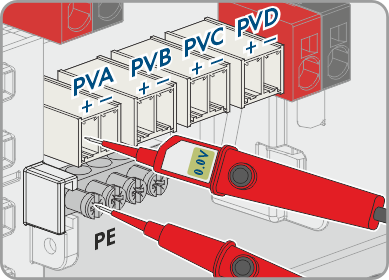

- Determine la ausencia de tensión en las ranuras PVA, PVB, PVC y, si procede, PVD entre PV+ y PE respectivamente en la barra colectora para la toma a tierra de los módulos fotovoltaicos.
- Determine la ausencia de tensión en las ranuras PVA, PVB, PVC y, si procede, PVD entre PV- y PE respectivamente en la barra colectora para la toma a tierra de los módulos fotovoltaicos.

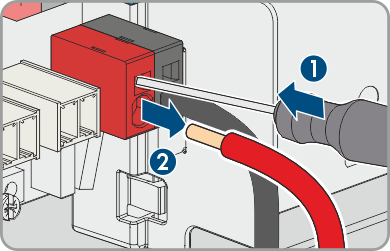

- Retire los conductores de CC de la batería de los bornes.
- Compruebe la ausencia de tensión entre los bornes BAT+ y BAT- con un detector de tensión adecuado.
- Compruebe la ausencia de tensión entre el borne BAT+ y el conductor de protección PE en la barra colectora para la toma a tierra de los módulos fotovoltaicos con un detector de tensión adecuado.
- Compruebe la ausencia de tensión entre el borne BAT- y el conductor de protección PE en la barra colectora para la toma a tierra de los módulos fotovoltaicos con un detector de tensión adecuado.

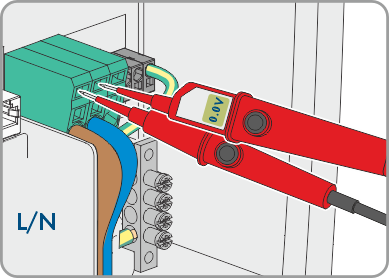

- Compruebe la ausencia de tensión en los bornes de AC entre L y N.

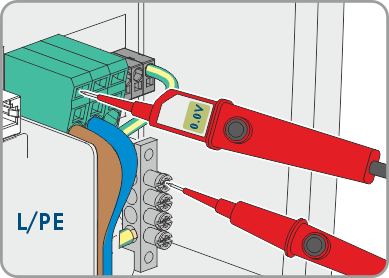

- Compruebe la ausencia de tensión entre el conductor L de los bornes de AC y el conductor de protección de la barra colectora para la toma a tierra de la conexión de CA.
