Contenido de la entrega SBSE3.6-50 / SBSE4.0-50 / SBSE5.0-50 / SBSE6.0-50
Compruebe que el contenido de la entrega esté completo y que no presente daños externos visibles. En caso de que no esté completo o presente daños, póngase en contacto con su comercio especializado.

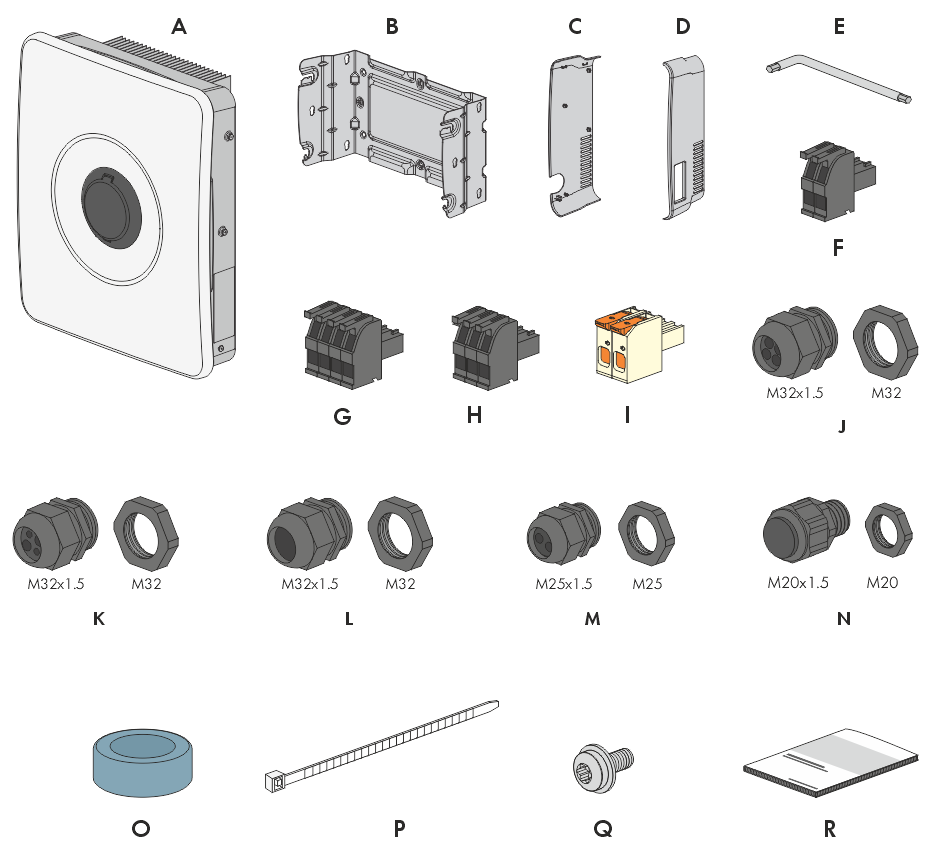

Componentes del contenido de la entrega
Posición | Cantidad | Denominación |
|---|---|---|
A | 1 | Inversor |
B | 1 | Soporte de montaje |
C | 1 | Cubierta lateral izquierda |
D | 1 | Cubierta lateral derecha |
E | 1 | Llave Allen 1/4” |
F | 1 | Conector de 2 polos para el cable de señal del funcionamiento de respaldo |
G | 1 | Conector de 4 polos para conectar el contador de energía por RS485 |
H | 1 | Conector de 3 polos para conectar el relé multifunción |
I | 3 | Cajas de bornes para la conexión de los módulos fotovoltaicos |
J | 3 | Racor atornillado para cables M32x1,5 con manguito protector de cuatro orificios con 2 boquillas de paso de distinto tamaño para las conexiones de comunicación |
K | 2 | Racor atornillado para cables M32x1,5 con manguito protector de cuatro orificios con 4 boquillas de paso del mismo tamaño para la conexión de CC |
L | 1 | Racor atornillado para cables M32x1,5 con boquilla de paso para la conexión de la red pública |
M | 1 | Racor atornillado para cables M25x1,5 con manguito protector de dos orificios para la conexión de los cables de alimentación de la batería |
N | 1 | Racor atornillado para cables M20x1,5 con selladores para la conexión del cable de energía eléctrica de respaldo |
O | 1 | Ferrita |
P | 1 | Abrazaderas para cables |
Q | 1 | Tornillo combinado M5x12 para la toma a tierra de protección adicional |
R | 1 | Paquete de documentación compuesto por:
|
