Drift av flera EVC-enheter

Från och med firmwareversion 1.02.##.R stöds drift av flera EVC-enheter. Upp till tre SMA EV Charger kan då anslutas. Det går att använda både enfas (EVC7.4-1AC-10) och trefas laddstationer (EVC22-3AC-10) tillsammans i en anläggning.

Vid drift av flera EVC-enheter måste alla laddstationer anslutas till det allmänna elnätet i roterande ordning.

Sunny Home Manager skickar information om hur många laddstationer som är aktiva en gång i minuten till laddstationerna.

Om flera laddstationer laddar samtidigt och om en av bilarna laddas tvåfasigt görs en begränsning till enfasladdning på grund av symmetrin.

Om kommunikationen mellan Sunny Home Manager och laddstationen bryts går det enbart att ladda bilar som laddas med enfas eller trefas. En bil som laddas med tvåfas begränsas då till enfasladdning. Du kan ställa in reservvärden som tillämpas om kommunikationen bryts.

9868003980

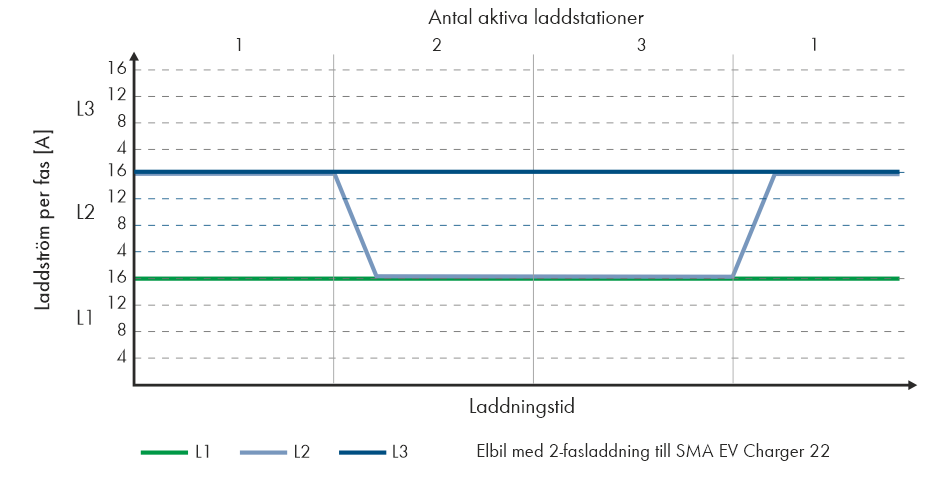

Begränsning av tvåfasladdning till enfasladdning

Vid drift av flera EVC-enheter begränsas max. laddström för att skydda mot överlast (max. laddström/antalet aktiva laddstationer). Om till exempel tre laddstationer är anslutna till en nätanslutningspunkt med en märkström på 35 A begränsas laddströmmen på följande sätt:

  • 1 aktiv laddstation: 32 A

  • 2 aktiva laddstationer: 17,5 A per laddstation

  • 3 aktiva laddstationer: 11,67 A per laddstation

Observera att förbrukare med hög elförbrukning kan leda till att laddstationerna kopplas bort från det allmänna elnätet som skydd mot överlast.

9868004364

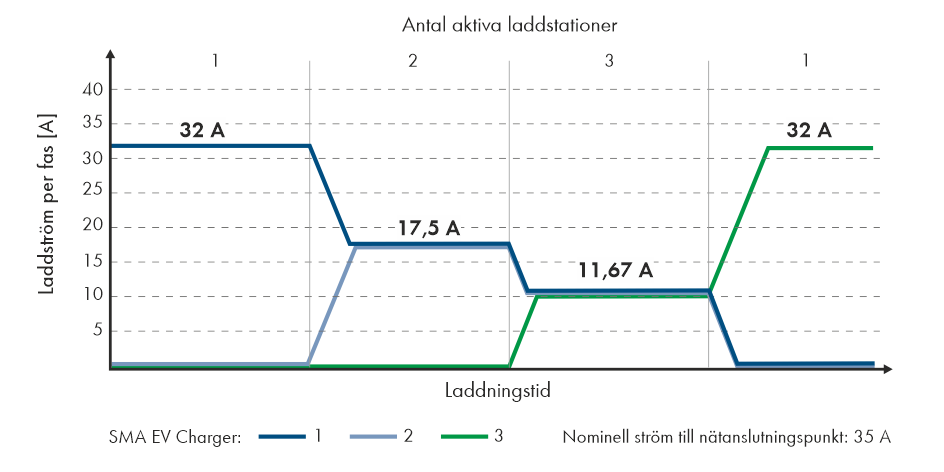

Begränsning av laddström
