A termék üzemen kívül helyezése
A termék élettartamának lejárta után történő üzemen kívül helyezéséhez a jelen fejezetben leírtak szerint járjon el.
VIGYÁZAT
Sérülésveszély a termék súlya miatt
Ha szállítás közben vagy szereléskor helytelenül emelik meg vagy leejtik a terméket, sérülésveszély áll fenn.
- Viseljen megfelelő egyéni védőfelszerelést a terméken végzendő valamennyi munka során.
Eljárás:
- Feszültségmentesítse a terméket ( > A termék feszültségmentesítése).
- Várjon 30 percet, míg a ház lehűl.

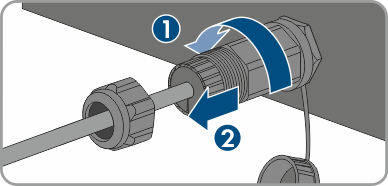

- Csavarja le a hollandi anyát a hálózati kábel menetes hüvelyéről.

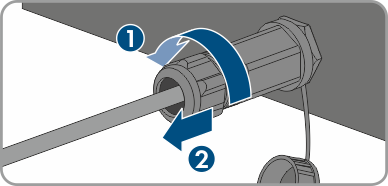

- Csavarja le a menetes hüvelyt a termék hálózati csatlakozóaljzatának menetéről.

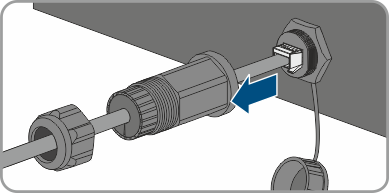

- Oldja ki a hálózati kábel csatlakozóját, majd húzza ki a termék aljzatából.

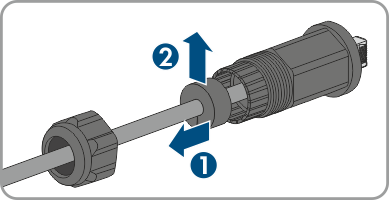

- Vegye ki a kábelátvezető gumit a menetes hüvelyből, és távolítsa el a hálózati kábelről a csővéget.

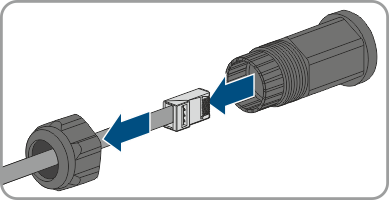

- Húzza ki a hálózati kábelt a menetes hüvelyből és a hollandi anyából.

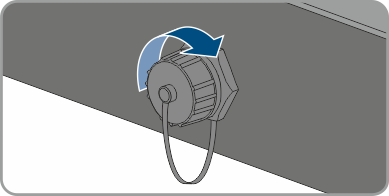

- Csavarja rá a védősapkát a hálózati aljzatra.

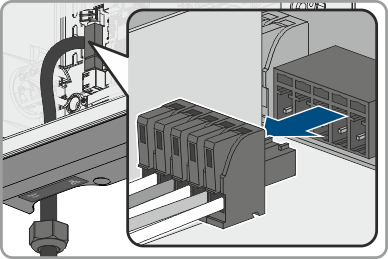

- Távolítsa el a jelforrás digitális bemenetre csatlakoztatásához való sorkapcsokat egy digitális jelforrás csatlakozóaljzatából.
- Vegye ki a vezetékeket a sorkapocsból.
- Vezesse ki a csatlakozóvezetéket a termékből. Ehhez szükség esetén lazítsa ki a tömszelencét.

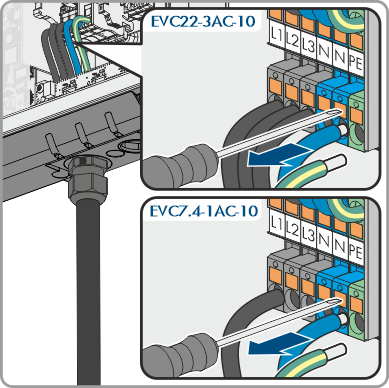

- Az EVC22-3AC-10-nél húzza ki az L1, L2, L3, N és PE vezetőt a közcélú villamos hálózat csatlakoztatására szolgáló sorkapocsból. Az EVC7.4-1AC-10-nél húzza ki az L1, N és PE vezetőt a közcélú villamos hálózat csatlakoztatására szolgáló sorkapocsból. Ehhez dugjon be ütközésig egy lapos csavarhúzót (fejszélesség: 3 mm) a csatlakozókapcsok feletti szögletes nyílásba, és húzza ki a vezetőket a csatlakozókapcsokból.
- Vezesse ki az AC-kábelt a tömszelencén keresztül a termékből. Ehhez szükség esetén lazítsa meg a tömszelencéhez tartozó hollandi anyát.
- Az EVC22-3AC-10-nél húzza ki az L1, L2, L3, N, PE és CP kábelt a töltőállomás csatlakoztatására szolgáló sorkapocsból. Az EVC7.4-1AC-10-nél húzza ki az L1, N, PE és CP kábelt a töltőállomás csatlakoztatására szolgáló sorkapocsból. Ehhez dugjon be ütközésig egy lapos csavarhúzót (fejszélesség: 3 mm) a csatlakozókapcsok feletti szögletes nyílásba, és húzza ki a vezetőket a csatlakozókapcsokból.
- A töltőkábelt a törésvédő spirálon és a tömszelencén keresztül vezesse ki a termékből. Ehhez szükség esetén lazítsa meg a törésvédő spirált.
- Helyezze fel a ház fedelét, és a csavarokat a megadott sorrendben húzza feszesre (TX25, forgatónyomaték: 6 Nm ± 0,3 Nm). Végül az első csavart ismét húzza meg.

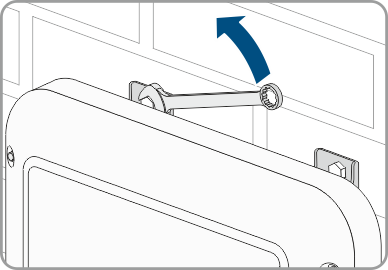

- Csavarja ki a szerelő derékszöget az aljzathoz rögzítő hatlapfejű csavart.
- Kissé lazítsa meg a termék felső részén lévő fémfülek rögzítésére való 2 csavart.

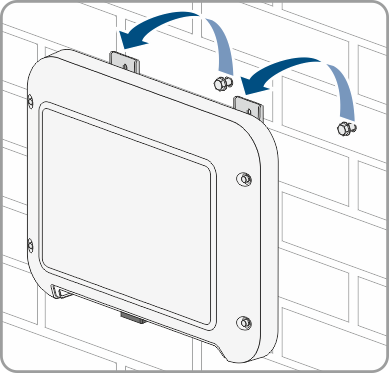

- A fémfülekkel vegye le a terméket a csavarokról.
- Csomagolja be a terméket, amennyiben a termék tárolására vagy szállítására kerül sor. Ehhez az eredeti csomagolást használja, vagy használjon a termék tömegéhez és méreteihez igazodó csomagolást.
- A termék hulladékkezelése esetén ártalmatlanítsa a terméket az elektronikai hulladékok ártalmatlanítására vonatkozó helyi előírásoknak megfelelően.
VESZÉLY
Életveszély magas feszültségek miatt
VIGYÁZAT
Égési sérülés veszélye a forró házrészek miatt
