Produkt auf der Hutschiene montieren

Sie haben 2 Möglichkeiten das Produkt auf der Hutschiene zu montieren:

  • Produkt mit der Rückseite auf der Hutschiene montieren

  • Produkt mit der Oberseite auf der Hutschiene montieren

Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):

  • Hutschiene (TH 35-7.5)

Voraussetzung:

  • Die Hutschiene muss fest montiert sein.

Produkt mit der Rückseite auf der Hutschiene montieren

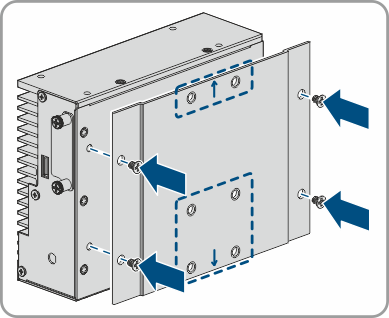

    5653588876
  1. Die Montageplatte mit 4 der mitgelieferten Schrauben an der Rückseite des Produkts befestigen. Dabei sicherstellen, dass sich 4 der 6 zentralen Bohrungen unten und die anderen beiden Bohrungen oben befinden.

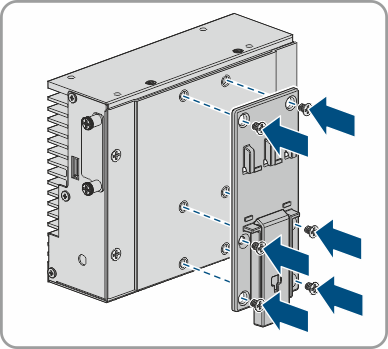

    2. 5653635724
  2. Die Hutschienenhalterung mit 6 der mitgelieferten Schrauben an der Montageplatte befestigen.

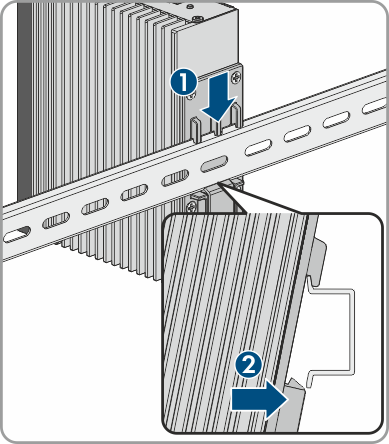

    3. 5653644172
  3. Das Produkt von oben auf die Hutschiene aufsetzen und unten andrücken.
  4. Das Produkt rastet hörbar ein.
  5. Sicherstellen, dass das Produkt fest sitzt.

Produkt mit der Oberseite auf der Hutschiene montieren

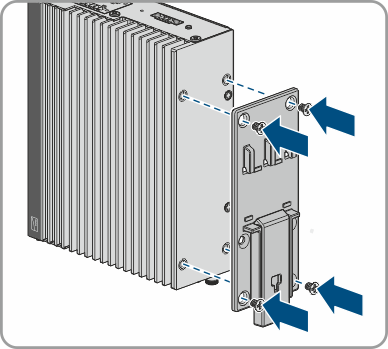

    5653743372
  1. Die Hutschienenhalterung mit 4 der mitgelieferten Schrauben an der Oberseite des Produkts befestigen. Dabei sicherstellen, dass die Verriegelung zum Lösen der Hutschienenhalterung über die Außenkante des Produkts herausragt.

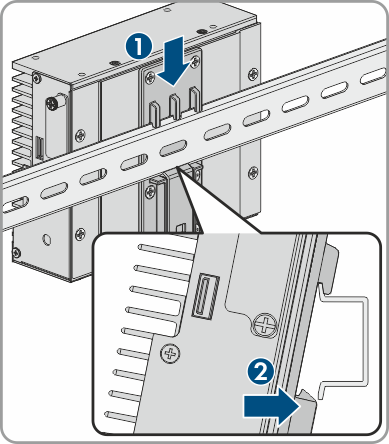

    2. 5684070284
  2. Das Produkt von oben auf die Hutschiene aufsetzen und unten andrücken.
  3. Das Produkt rastet hörbar ein.
  4. Sicherstellen, dass das Produkt fest sitzt.
