Raccordement des câbles AC

Personnel qualifié

Conditions requises :

  • Les conditions de raccordement de l’exploitant du réseau doivent être respectées.

  • La tension du réseau doit se trouver dans la plage autorisée. La plage de travail exacte de l’onduleur est définie dans les paramètres de fonctionnement.

Matériel nécessaire (non compris dans la livraison) :

  • Graisse de protection (uniquement pour les conducteurs en aluminium)

  • 4 gaines thermorétractables

  • 4 cosses à œillet avec un diamètre de trou de 12 mm (pour les conducteurs en aluminium) cosses d’extrémité bimétalliques en aluminium et cuivre)

Procédure :

  1. Coupez le disjoncteur miniature AC des trois phases et sécurisez-le contre le réenclenchement.
    2. 13831308684
  2. Assurez-vous que les 4 interrupteurs-sectionneurs DC sont coupés et sécurisés contre le réenclenchement.
  3. Ouvrez le compartiment de rangement des câbles ( > Ouverture du compartiment de rangement des câbles).
  4. Ôtez la gaine du câble AC sur une longueur maximale de 375 mm.
    En cas d’utilisation de la plaque d’étanchéité AC optionnelle, ôtez la gaine des 4 câbles sur une longueur maximale de 375 mm.
  5. Dénudez L1, L2, L3 et PE sur une longueur de 30 mm.
    6. 13831310220

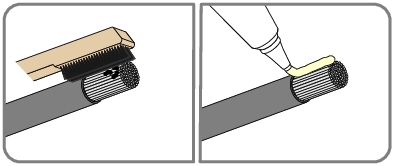

  6. Pour les conducteurs en aluminium, éliminez également la couche d’oxyde et appliquez de la graisse de protection sur le conducteur.
    7. 13831310604
  7. Dévissez les 4 vis du capot de protection des bornes AC (PH2) et retirez le capot de protection.
    8. 13831310988

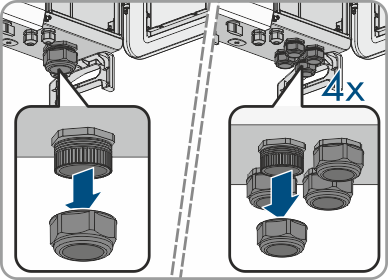

  8. Desserrez l’écrou-raccord du presse-étoupe de la borne AC au dessous de l’onduleur.
    En cas d’utilisation de la plaque d’étanchéité AC optionnelle, desserrez les 4 écrous-raccords.
    9. 13831311372

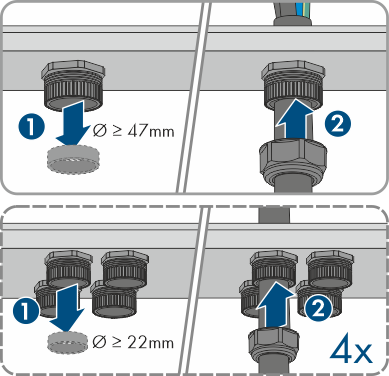

  9. Pour les diamètres de câble supérieurs à 47 mm, retirez l’élément d’étanchéité supplémentaire du presse-étoupe de la borne AC. Introduisez le câble dans l’appareil en le faisant passer à travers l’écrou-raccord et le presse-étoupe.
    En cas d’utilisation de la plaque d’étanchéité AC optionnelle avec un diamètre de câble ≥ 22 mm, retirez les éléments d’étanchéité supplémentaires des presse-étoupe. Introduisez les 4 câbles dans l’appareil en les faisant chacun passer à travers un écrou-raccord et un presse-étoupe.
    10. 13831311756

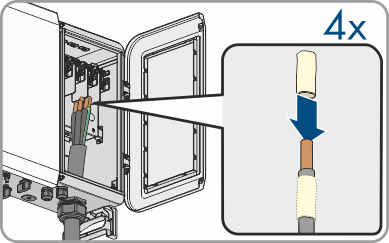

  10. Utilisez une gaine thermorétractable par conducteur pour L1, L2, L3 et le conducteur de protection. La gaine thermorétractable doit se trouver en dessous de la zone dénudée du conducteur.
    11. 13831312140
  11. Insérez la partie dénudée du conducteur dans la cosse à œillet et sertissez-la à l’aide d’une pince à sertir.
    12. 13831312524

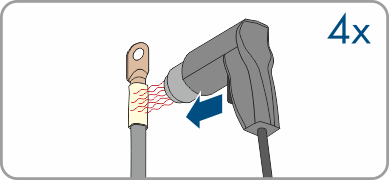

  12. Tirez la gaine thermorétractable sur la zone dénudée de la cosse à œillet et chauffez à l’aide d’un sèche-cheveux de manière à ce qu’elle fasse corps avec la cosse à œillet.
    13. 13831312908

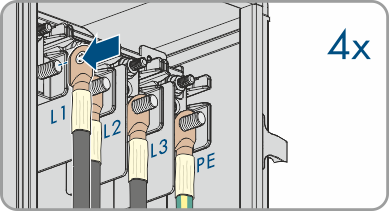

  13. Suspendez les conducteurs dotés des cosses à œillet conformément aux inscriptions L1, L2, L3 et PE présentes sur les filetages dans la partie supérieure du compartiment de rangement des câbles.
    14. 13831313292

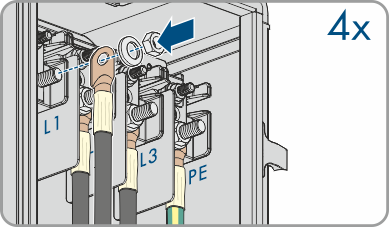

  14. Insérez dans chaque cas une rondelle et un écrou hexagonal à l’aide d’un cliquet (SW19, couple de serrage : 20 Nm à 30 Nm).
  15. Serrez l’écrou-raccord du presse-étoupe de la borne AC (SW83, couple de serrage : 15 Nm à 19 Nm). Assurez-vous que le câble AC n’est pas sous tension.
    En cas d’utilisation de la plaque d’étanchéité AC optionnelle, serrez les 4 écrous-raccords (SW53, couple de serrage : 10 Nm à 13 Nm). Assurez-vous que les câbles AC ne sont pas sous tension.
  16. Remettez en place le capot de protection de la borne AC à l’aide des 4 vis prévues à cet effet (PH2, couple de serrage : 1,5 Nm).

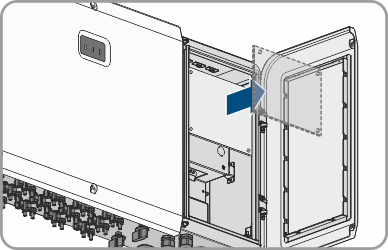

  17. Remettez le levier d’arrêt dans sa position initiale et refermez le couvercle du compartiment de rangement des câbles.
    18. 13831313676
  18. Serrez les deux vis du couvercle du compartiment de rangement des câbles (TX30, couple de serrage : 4,3 Nm).
