Raccordement des câbles réseau
Personnel qualifié
DANGER
Danger de mort par choc électrique en cas de surtension en l’absence de protection contre les surtensions
En l’absence de protection contre les surtensions, les surtensions (provoquées par exemple par un impact de foudre) peuvent se propager par les câbles réseau ou d’autres câbles de communication dans le bâtiment et dans les appareils raccordés au même réseau. Le contact avec des composants conducteurs ou des câbles peut entraîner la mort ou des blessures mortelles due à un choc électrique.
- Assurez-vous que tous les appareils appartenant au même réseau sont intégrés dans la protection contre les surtensions existante.
- Lors de la pose des câbles réseau à l’extérieur, assurez-vous qu’une protection contre les surtensions adéquate est présente au point de transition des câbles réseau entre le produit à l’extérieur et le réseau à l’intérieur du bâtiment.
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
Câbles réseau
Si nécessaire : connecteurs RJ45 confectionnables sur le terrain
Procédure :
- Ouvrez le compartiment de rangement des câbles ( > Ouverture du compartiment de rangement des câbles).
- En cas d’utilisation de câbles réseau à confectionner soi-même, assemblez les connecteurs RJ45 et raccordez-les au câble réseau (voir la documentation des connecteurs).
- Dévissez l’écrou-raccord de l’un des deux presse-étoupe pour câble de communication.
- Faites passer l’écrou-raccord par le câble réseau.
- Retirez le manchon support de câble à deux orifices du presse-étoupe. Utilisez selon le cas le manchon support de câble prévu pour les câbles de 4,5 à 6 mm ou de 6 à 8 mm fourni avec l’appareil.
- Retirez le bouchon d’étanchéité de l’une des ouvertures du manchon support de câble à deux orifices et insérez le câble réseau dans l’ouverture.
- Placez le manchon support de câble à deux orifices avec le câble dans le presse-étoupe puis insérez le câble réseau dans la borne RJ45 dans la partie inférieure du compartiment de rangement des câbles. Assurez-vous ce faisant que l’ouverture non utilisée de boîtier du manchon support de câble à deux orifices est obturée à l’aide d’un bouchon d’étanchéité.
- Enfichez le connecteur RJ45 du câble dans l’une des prises réseau du module de construction de la communication.

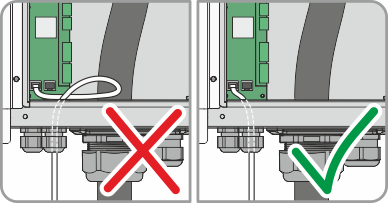

- Assurez-vous que le câble réseau ne forme aucune boucle à l’intérieur de l’appareil et qu’il n’est pas plus long que nécessaire.
- Assurez-vous que la fiche RJ45 est bien en place et qu'il n'y a pas de tension sur le câble.
- Serrez l’écrou-raccord du presse-étoupe à la main. Le câble réseau est maintenant fixé.
- Si l’onduleur est monté à l’extérieur, installez une protection contre les surtensions pour tous les composants du réseau.
- Pour intégrer l’onduleur à un réseau local, raccordez l’autre extrémité du câble réseau au réseau local (par exemple par l’intermédiaire d’un routeur).
