Débrancher les raccordements du produit

Personnel qualifié

  1. Mettez l’onduleur hors tension ( > Mise hors tension du produit).

  2. ATTENTION

    Risque de brûlure dû au contact de composants chauds du boîtier

    1. Attendez 30 minutes jusqu’à ce que le boîtier ait refroidi.
  3. Ouvrez le compartiment de rangement des câbles ( > Ouverture du compartiment de rangement des câbles).
  4. Débranchez le conducteur de la borne AC en desserrant l’écrou hexagonal (SW19) et en retirant la cosse à œillet avec les conducteurs du filetage.
    5. 13832218252

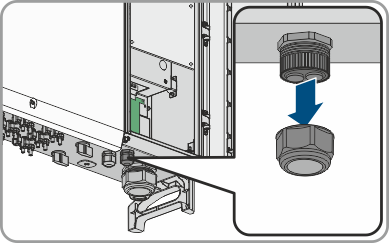

  5. Desserrez l’écrou-raccord du presse-étoupe de la borne AC au dessous de l’onduleur.
  6. Sortez le câble AC de l’appareil en le passant par le presse-étoupe de la borne AC.
  7. Acheminez le câble à travers l’écrou-raccord.
  8. Serrez l’écrou-raccord du presse-étoupe pour la borne AC.
  9. Remettez en place le capot de protection de la borne AC à l’aide des 4 vis prévues à cet effet (PH2, couple de serrage : 1,5 Nm).
  10. Retirez la mise à la terre en desserrant la vis au niveau des points de raccordement pour la mise à la terre supplémentaire (PH3).
  11. Retirez la fiche RJ45 du câble de la prise réseau du module de communication.
    12. 13832218636
  12. Dévissez l’écrou-raccord du presse-étoupe pour câble de communication.
  13. Passez le câble réseau dans le presse-étoupe du câble de communication pour le sortir de l’appareil.
  14. Acheminez le câble réseau via l’écrou-raccord. Retirez pour ce faire le manchon support de câble à deux orifices.
  15. Serrez l’écrou-raccord du presse-étoupe à la main.
  16. Remettez le levier d’arrêt dans sa position initiale et refermez le couvercle du compartiment de rangement des câbles.
  17. Démontez le produit ( > Démontage du produit).
