Raccordement de la mise à la terre pour des raisons de protection
Personnel qualifié
La mise à la terre pour des raisons de protection de l’onduleur est requise pour protéger l’appareil des courants de contact potentiels en cas de défaillance du conducteur de protection de la borne du câble AC.
Pour la mise à la terre pour des raisons de protection (utilisation d’une barrette de mise à la terre, par exemple), l’onduleur dispose d’un raccordement de mise à la terre avec deux points de raccordement.
Ces points de raccordement sont indiqués par le symbole suivant :
La vis M6x12 ainsi que la rondelle à ressort et la rondelle nécessaires sont fournies avec l’onduleur.
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
1 x câble de mise à la terre
1 cosse à œillet M6
1 gaine thermorétractable
Exigences en matière de câbles :
Section du câble de mise à la terre si un câble en cuivre est utilisé : au moins 10 mm²
Section du câble de mise à la terre si un câble en aluminium est utilisé : au moins 16 mm²
Procédure :
- Dénudez le câble de mise à la terre.

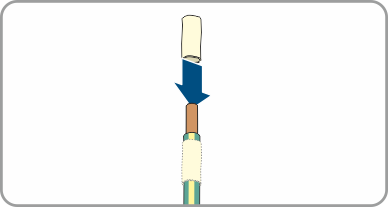

- Insérez la gaine thermorétractable sur le câble de mise à la terre. La gaine thermorétractable doit se trouver en dessous de la zone dénudée du câble.

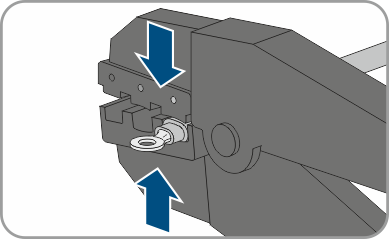

- Enfichez la partie dénudée du câble de mise à la terre dans la cosse à œillet et sertissez-la à l’aide d’une pince à sertir.
- Tirez la gaine thermorétractable sur la zone dénudée de la cosse à œillet et chauffez à l’aide d’un sèche-cheveux de manière à ce qu’elle fasse corps avec la cosse à œillet.
- Enfichez la rondelle et la rondelle à ressort sur la vis à six pans et vissez cette dernière sur l’un des deux points de raccordement pour la mise à la terre supplémentaire (PH3, couple de serrage : 6 Nm à 7 Nm).
