Raccordement du contact d’arrêt rapide à l’entrée numérique
Personnel qualifié
Vous pouvez raccorder un contact d’arrêt rapide aux entrées numériques DI1+ et DI1- de la plaque à bornes LOCAL STOP. Les entrées sont doubles et permettent ainsi un montage en parallèle de plusieurs onduleurs ( > Vue d’ensemble du câblage de l’arrêt rapide). Pour garantir un fonctionnement fiable en cas de montage en parallèle de plusieurs onduleurs, il faut utiliser uniquement des onduleurs du même type.
Matériaux supplémentaires nécessaires (non fournis dans le contenu de livraison) :
Dispositif de coupure externe avec contact libre de potentiel pour le déclenchement de la fonction d’arrêt rapide
Procédure :
- Raccordez le câble de raccordement au contact d’arrêt rapide (voir instructions du fabricant).
- Mettez l’onduleur hors tension ( > Mise hors tension du produit).
- Ouvrez le compartiment de rangement des câbles ( > Ouverture du compartiment de rangement des câbles).
- Dénudez les conducteurs du câble de raccordement sur 7 mm.
- Dévissez l’écrou-raccord d’un des presse-étoupe non encore utilisés destinés au câble de communication.
- Faites passer l’écrou-raccord par le câble de raccordement.
- Retirez le manchon support de câble à deux orifices du presse-étoupe. Utilisez selon le cas le manchon support de câble prévu pour les câbles de 4,5 à 6 mm ou de 6 à 8 mm fourni avec l’appareil.
- Retirez le bouchon d’étanchéité de l’une des ouvertures du manchon support de câble à deux orifices et insérez le câble de raccordement dans l’ouverture de boîtier.
- Placez le manchon support de câble à deux orifices avec le câble dans le presse-étoupe, puis insérez le câble de raccordement à l’ensemble COM dans la partie inférieure du compartiment de rangement des câbles. Assurez-vous ce faisant que l’ouverture non utilisée de boîtier du manchon support de câble à deux orifices est obturée à l’aide d’un bouchon d’étanchéité.
- Retirez la plaque à bornes LOCAL STOP de l’ensemble COM.

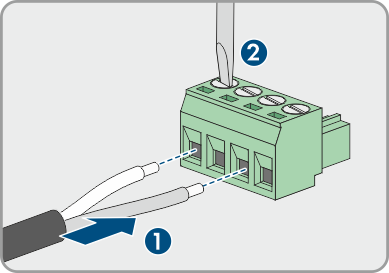

- Insérez les conducteurs dénudés jusqu’en butée dans les points de serrage DI+ et DI- conformément à l’affectation prévue et fixez-les à l’aide d’un tournevis à fente (couple de serrage : 0,2 Nm).
- Tirez légèrement sur les conducteurs pour vous assurer qu’ils sont bien serrés dans les points de serrage.

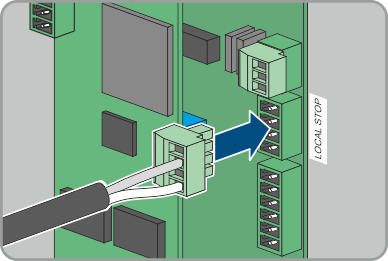

- Installez la plaque à bornes sur l’ensemble COM conformément au marquage LOCAL STOP.
- Serrez l’écrou-raccord du presse-étoupe à la main. Le câble de raccordement est ainsi fixé.
- Configurez la fonction d’arrêt rapide ( > Activation de la fonction d’arrêt rapide).
