Mise hors tension du produit
Personnel qualifié
Avant toute intervention sur le produit, mettez toujours ce dernier hors tension comme décrit dans ce chapitre. Pour cela, respectez toujours l’ordre prescrit.
AVERTISSEMENT
Danger de mort par choc électrique lors de la destruction d’un appareil de mesure due à une surtension
Une surtension peut endommager un appareil de mesure et créer une tension au niveau du boîtier de l’appareil de mesure. Le contact avec le boîtier sous tension de l’appareil de mesure entraîne des blessures graves, voire la mort par choc électrique.
- Utilisez exclusivement des appareils de mesure avec une plage de tension d’entrée DC d’au moins 1100 V ou supérieure.
Procédure :
- Coupez le disjoncteur AC et sécurisez-le contre tout réenclenchement.
- Désactivez les 4 interrupteurs-sectionneurs DC de l’onduleur et sécurisez-les contre le réenclenchement.
- Attendez que les DEL s’éteignent.

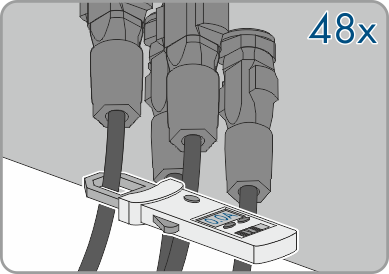

- Assurez-vous de l’absence de courant au niveau de tous les câbles DC à l’aide d’une pince ampèremétrique.
- Notez la position des connecteurs DC.
- Lors de travaux effectués sur des connecteurs DC, portez toujours des gants de protection et utilisez des outils isolés.
- Assurez-vous que les connecteurs DC sont en parfait état et qu’aucun conducteur DC ou contact de connecteur DC n’est mis à nu.
- Déverrouillez et retirez les connecteurs DC avec précaution comme décrit ci-après.
- Déverrouillez et retirez les connecteurs DC. Pour cela, insérez un tournevis à fente ou un pousse-ressort coudé (largeur de lame : 3,5 mm) dans l’une des encoches latérales et retirez les connecteurs DC. Ce faisant, ne soulevez pas les connecteurs DC en faisant levier mais utilisez l’outil uniquement pour libérer le verrouillage en l’insérant dans l’une des encoches latérales sans tirer sur le câble.
- Assurez-vous que les connecteurs DC du produit et les connecteurs DC équipés de conducteurs DC sont en parfait état et qu’aucun conducteur DC ou contact de connecteur DC n’est mis à nu.
- Attendez 5 minutes avant d'ouvrir le compartiment des câbles.
- Ouvrez le compartiment de rangement des câbles ( > Ouverture du compartiment de rangement des câbles).

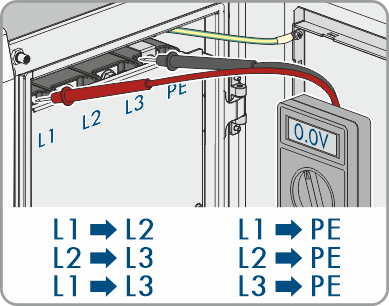

- À l’aide d’un appareil de mesure adapté, vérifiez que les bornes AC entre L1 et L2, L2 et L3, L1 et le conducteur de protection, L2 et le conducteur de protection et L3 et le conducteur de protection sont bien hors tension. Pour cela, maintenez la pointe de contrôle sur la cosse à œillet du conducteur.
DANGER
Danger de mort par choc électrique en cas de contact avec des conducteurs DC ou des contacts de connecteurs DC mis à nu si les connecteurs DC sont endommagés ou desserrés
En cas de déverrouillage ou de retrait incorrect des connecteurs DC, ces derniers peuvent se rompre ou être endommagés, se détacher des câbles DC ou ne plus être raccordés correctement. Les conducteurs DC ou les contacts de connecteurs DC peuvent alors être mis à nu. Le contact avec des conducteurs DC ou des contacts de connecteurs DC entraîne des blessures graves, voire la mort par choc électrique.
DANGER
Danger de mort dû à de hautes tensions
Après la mise hors tension, des tensions résiduelles subsistent dans le produit, qui doivent être déchargées.
Voir aussi:
