Distacco delle connessioni dall’inverter

Tecnico specializzato

Per mettere completamente fuori servizio l’inverter al termine del suo ciclo di vita, procedere come descritto nel presente capitolo.

Procedura:

  1. Disinserire l’inverter e assicurarlo contro la riaccensione involontaria ( > Disinserzione dell’inverter).

  2. ATTENZIONE

    Pericolo di ustioni per contatto con parti roventi dell’involucro

    1. Attendere 30 minuti che l’involucro si sia raffreddato.
  3. Svitare il dado per raccordi del pressacavo.
  4. Allentare le 6 viti (M4x8, coppia di serraggio 1,6 Nm) della copertura del campo di collegamento CA e poi rimuoverle dall'apparecchio.
  5. Estrarre il cavo dal pressacavo.
    6. 15927477004

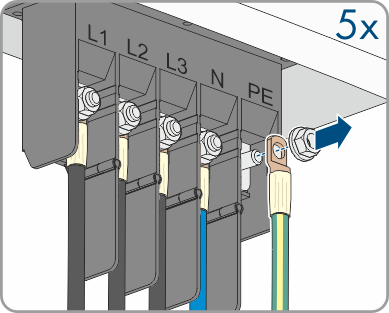

  6. Allentare i conduttori L1, L2, L3, N e PE (M10) con i capocorda ad anello dalle filettature nella zona superiore utilizzando una chiave a cricchetto.
  7. Allentare il fusibile e il pressacavo sul campo di collegamento della comunicazione.
    8. 15927477388
  8. Rimuovere tutti i cavi di connessione dal gruppo di comunicazione.
  9. Estrarre il cavo di connessione dal pressacavo.

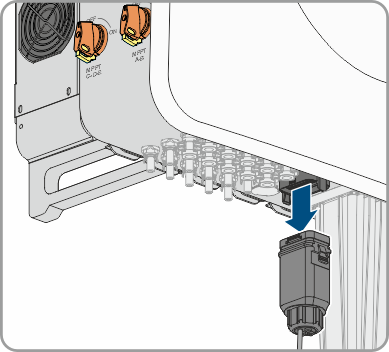

  10. Estrarre il connettore CC dagli ingressi.
  11. Inserire i tappi di tenuta negli ingressi CC.
    12. 15927477772

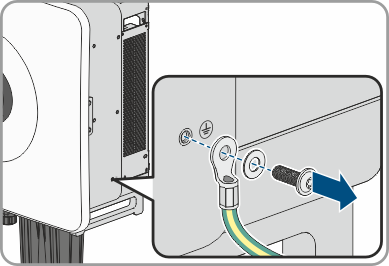

  12. Rimuovere il cavo di messa a terra della protezione a terra esterna (M6x12, coppia di serraggio: 4,5 Nm).
