Disinserzione dell’inverter
Tecnico specializzato
AVVERTENZA
Pericolo di morte per folgorazione in caso di danneggiamento irreparabile dell’apparecchio di misurazione dovuto a sovratensione
Una sovratensione può danneggiate un apparecchio di misurazione e causare la presenza di tensione sull’involucro dell’apparecchio di misurazione. Il contatto con l’involucro sotto tensione dell’apparecchio di misurazione causa la morte o lesioni mortali per folgorazione.
- Utilizzare solo apparecchi di misurazione i cui campi di misurazione siano progettati per la massima tensione CA e CC dell'inverter.
Procedura:
- Disinserire l'alimentazione di tensione CA e assicurarlo contro riaccensioni accidentali.

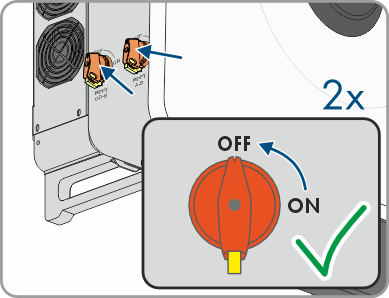

- Disattivare i 2 sezionatori di carico CC dell'inverter e assicurarli contro la riattivazione involontaria.
- Attendere lo spegnimento dei LED.
- Verificare l’assenza di corrente su tutti i cavi CC mediante una pinza amperometrica.
- Annotare la posizione del terminale CC.
- Sbloccare i terminali CC con l'apposito utensile di sblocco e rimuoverli (per ulteriori informazioni v. le istruzioni del costruttore).
- Assicurarsi che i terminali CC nel prodotto e i terminali CC dotati di conduttori CC siano in stato corretto e che non siano presenti conduttori CC o terminali CC scoperti.
- Accertare l’assenza di tensione sugli ingressi CC dell’inverter mediante un apposito tester.
- Attendere 5 minuti prima di proseguire.
- Verificare l’assenza di tensione sulla connessione CA fra L1 e L2, L2 e L3, L1 e L3 e L1 e il conduttore di protezione, L2 e il conduttore di protezione, L3 e il conduttore di protezione e fra L1 e N, L2 e N e L3 e N e N con un tester adeguato. A tale scopo, tenere i puntali di prova sui capicorda ad anello dei conduttori.
PERICOLO
Pericolo di morte dovuto ad alte tensioni
Anche dopo il disinserimento sono presenti tensioni residue nel prodotto che devono scaricarsi.
