Smontaggio dei terminali CC

Tecnico specializzato

Per smontare i terminali CC per il collegamento dei moduli fotovoltaici (ad esempio in caso di confezionamento errato) procedere come descritto di seguito.

Procedura:

  1. Sbloccare ed estrarre tutti i terminali CC. A tal fine, inserire un cacciavite a taglio o una chiave angolare (larghezza della lama: 3,5 mm) in una delle fessure laterali ed estrarre i terminali CC. Durante l’operazione non sollevare i terminali CC ma inserire l’attrezzo solo per staccare il bloccaggio in una delle fessure laterali e non tirare il cavo.

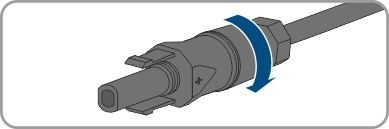

    2. 14153100812
  2. Staccare il dado a risvolto del terminale CC.

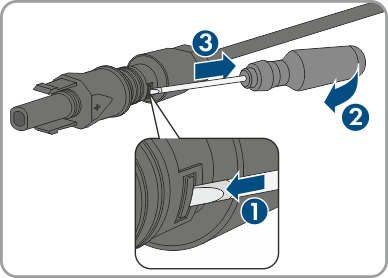

    3. 14153101196
  3. Sbloccare il terminale CC. Sbloccare il terminale CC facendo leva con un cacciavite a taglio da 3,5 mm nella fessura laterale.
  4. Sganciare con cautela il terminale CC.

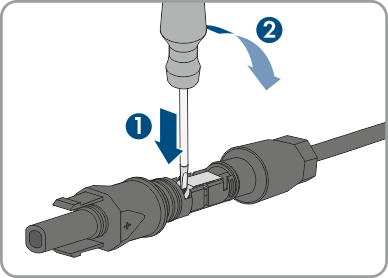

    5. 14153101580
  5. Allentare il morsetto, agganciandolo e sollevandolo con un cacciavite a taglio da 3,5 mm.
  6. Estrarre il cavo.
