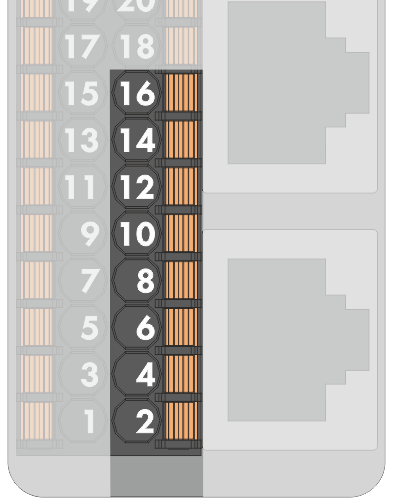

Assegnazione PIN dell'arresto rapido
Ingresso digitale
Pin
Assegnazione
2
FS1
4
FS2
6
Vcc
8
Vcc
10
FS1
12
FS2
14
Vcc
16
Vcc
Procedura di connessione all'ingresso di arresto rapido
Panoramica dei collegamenti dell’arresto rapido
