Collegamento dei moduli fotovoltaici
Tecnico specializzato
AVVERTENZA
Pericolo di morte per folgorazione in caso di danneggiamento irreparabile dell’apparecchio di misurazione dovuto a sovratensione
Una sovratensione può danneggiate un apparecchio di misurazione e causare la presenza di tensione sull’involucro dell’apparecchio di misurazione. Il contatto con l’involucro sotto tensione dell’apparecchio di misurazione causa la morte o lesioni mortali per folgorazione.
- Utilizzare solo apparecchi di misurazione i cui campi di misurazione siano progettati per la massima tensione CA e CC dell'inverter.
AVVISO
Danneggiamento del prodotto causa dispersione verso terra lato CC durante il funzionamento
A seguito della topologia del prodotto privo di trasformatore, la presenza di dispersioni verso terra sul lato CC durante il funzionamento può causare danni irreparabili. I danni al prodotto causati da un’installazione CC errata o danneggiata non sono coperti dalla garanzia. Il prodotto è dotato di un dispositivo di sicurezza che, solo durante l’avvio, verifica se è presente una dispersione verso terra. Durante il funzionamento il prodotto non è protetto.
- Accertarsi che l’installazione CC sia eseguita correttamente e che non si presenti una dispersione verso terra durante il funzionamento.
AVVISO
Danneggiamento irrimediabile dell’inverter per sovratensione
Se la tensione a vuoto dei moduli FV supera la tensione d’ingresso massima dell’inverter, la sovratensione può danneggiare quest’ultimo in modo irrimediabile.
- Se la tensione a vuoto dei moduli FV supera la tensione d’ingresso massima dell’inverter, non collegare nessuna stringa all’apparecchio e verificare il dimensionamento dell’impianto fotovoltaico.
AVVISO
Danneggiamento del prodotto a causa della penetrazione di sabbia, polvere e umidità in ingressi CC non chiusi
La tenuta del prodotto è assicurata solo nel caso in cui tutti gli ingressi CC non utilizzati siano chiusi con connettori CC o tappi di tenuta. L’infiltrazione di sabbia, polvere e umidità può danneggiare il prodotto e pregiudicarne il funzionamento.
- Non rimuovere i tappi di tenuta dagli ingressi CC non necessari.
Procedura:
- Assicurarsi che l’interruttore automatico CA sia disinserito e bloccato contro la riattivazione.
- Disattivare i sezionatori di carico CC dell’inverter.
- Misurare la tensione del generatore fotovoltaico. Verificare il rispetto della tensione d’ingresso massima dell’inverter e l’assenza di dispersioni verso terra nel generatore fotovoltaico.
- Verificare che i terminali CC presentino la polarità corretta. Se un terminale CC è provvisto di un cavo CC con la polarità sbagliata, preparare un nuovo terminale. Il rispettivo cavo CC deve presentare sempre la stessa polarità del connettore CC.
- Accertarsi che la tensione a vuoto del generatore fotovoltaico non superi la tensione d’ingresso massima dell’inverter.

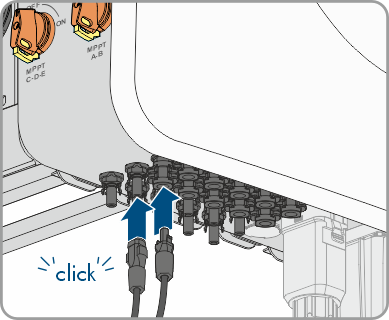

- Collegare all’inverter i terminali CC precedentemente preparati.
- I connettori CC scattano in posizione con un clic.
- Premere verso il basso la staffa di fissaggio dei terminali CC non necessari e spingere il dado a risvolto sulla filettatura.

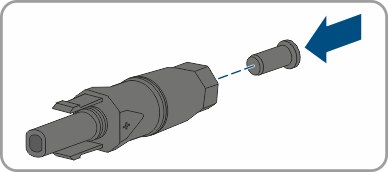

- Introdurre il tappo di tenuta nel terminale CC.
- Introdurre i terminali CC con i tappi di tenuta nei relativi ingressi CC dell’inverter.
- I connettori CC scattano in posizione con un clic.
- Accertarsi che tutti i connettori CC siano saldamente inseriti.
