Assegnazione dei pin del relè multifunzione
Ingresso digitale
Pin
Assegnazione
13
COM
15
NC
17
NO
Uscita digitale (MFR)

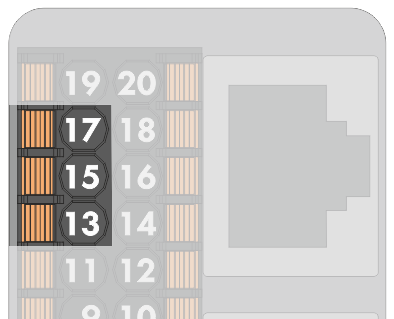

Panoramica dei collegamenti
